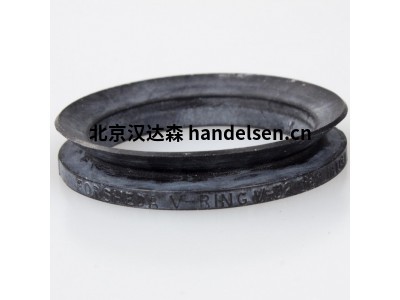

FORSHEDA密封圈Type AV-RING,V-25A







FORSHEDA密封圈詳細參數

型號：V-RING,V-25A

TSS產品編號：TWVA00250-N6610

可用軸直徑，d1：24 - 27

內徑d：22.0mm

截面高度c：4.0 mm

尺寸A：4.7 mm

自由寬度，B：7.5 mm

最大值，d2：d1 + 2

最小值，d3：d1 + 12

配合寬度，B1：6.0±0.8

材料：橡膠（AISI 1070-1095）





產品介紹

Type A是單唇密封，適用于高達0.5 MPa（73psi）壓力的標準工業應用，其中彈性體徑向軸密封將無法承受溫度，摩擦，中等或較差的潤滑。允許的表面速度高達90m/s（17,721 ft/min）的條件下進行密封，并對密封唇進行充分冷卻和潤滑。旋轉軸唇形密封件是設計成環形的部件，旋轉地安裝在機器部件之間，具有從內部分離油或油脂以及從外部分離污物，灰塵，水等的功能。旋轉軸密封件通常由彈性體隔膜構成，成形為“唇形”，并用共硫化的金屬插入件加強。密封唇口用“夾緊彈簧”通電。密封邊緣可以通過機械切割成型或修整。密封唇的總徑向力由彈性體預緊力和拉伸彈簧力一起給出。
