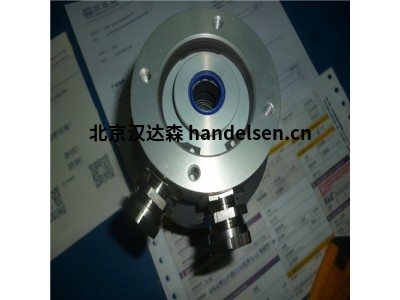

德國SITEMA夾緊裝置KR 070 30

德國SITEMA夾緊裝置KR 070 30

張桐 QQ：2850590583   手機：18518172069 電話：010-64717020-112 傳真：010-84786709-666 郵件：sales15@handelsen.cn

Sitema產品優點：

即使例如在提升執行器上會(huì )發生少量泄漏，也不再需要在降低運動之前就升高負載。

不受限制地滿足了至關重要的安全標準“只有在無負載的情況下才能釋放安全制動器”，夾緊距離稍長一點與安全無關。

彈簧座還可以補償負載導向元件和夾緊桿之間的任何不對準。因此，不需要其他補償技術。

安裝

彈簧座出廠時已安裝在安全制動器上，可以使用。提供了特殊的安裝說明以進行改裝。



為了將安全制動器安裝到機架上，提供了與安全制動器上相同的螺紋孔。

SITEMA公司產品分類：

1.安全保護器

產品系列 K, KR, KRP ...

單一負載方向

液壓或氣動控制

適用于10 KN至1000 KN的負載

2.安全制動器

產品系列 KSP

單一負載方向

氣動控制

適用于30 KN以下的負載

3.安全鎖

產品系列 KRG, KRGP

單一負載方向

液壓或氣動控制

適用于2 KN至500 KN的負載

4.鎖緊裝置

產品系列 KFH, KFP, KB ...

雙負載方向

液壓或氣動控制

鎖緊力介于1 KN至1500 KN

5.PowerStroKe鎖緊沖壓器

產品系列 FSK, FSKP

短行程功能鎖緊器

液壓或氣動控制

SITEMA主要產品：SITEMA夾緊裝置、SITEMA安全制動、SITEMA安全制動器、SITEMA安全鎖、SITEMA專業缸、SITEMA線性對角軸、SITEMA鎖緊裝置固定和SITEMA定位器等

SITEMA是世界上唯一一家專業開發和夾緊單位和圓桿作用線性制動器的生產廠商。對這些與安全問題有關產品的專業性使SITEMA屹立于世界之林不倒，多種產品的系統供應商提供了為每個應用的最佳解決方案。

鎖緊裝置固定和定位器等。



1、SITEMA夾緊頭配件

電動氣動模塊EPM

電動氣動模塊EPM充當（電氣）電源/控制和氣動SITEMA夾緊頭之間的接口。

所有氣動SITEMA夾緊頭的工作壓力為4 bar，最大工作容積為220cm3，可以通過EPM進行氣動控制。也可以與一個EPM并聯操作多個夾緊頭。



EPM由24V電源和開關電壓控制。打開或保持打開氣動夾緊頭所需的出口壓力由控制信號控制。如果電壓故障或輸入信號斷開，則壓力會(huì )自動從夾緊頭釋放，從而確保負載。



2、機械閥執行器MVA

用氣動SITEMA夾緊頭完全舒適地保護鏈條的斷裂



當必須固定負載以防懸掛裝置（例如鏈條）破裂時，許多客戶都使用我們的  機械安全捕手KRM。該單元的優點是在懸掛裝置破裂時立即保持負載。不需要額外的傳感器來檢測鏈條的斷裂。另一方面，在不使懸架裝置破裂的情況下，例如出于維護目的，不可能在用戶定義的位置激活KRM。



在這里，機械式閥門執行器MVA可以為您提供幫助。它只是放在懸掛裝置和移動的負載之間。MVA一旦檢測到懸架設備破裂，便會(huì )切換其集成閥。這樣可以立即釋放所連接的氣動夾緊頭的壓力，并牢固地保持負載。MVA和夾緊頭直接相互通信，因此無需通過應用程序的控制系統，響應時間非?？?。



通過使用MVA，可以通過釋放壓力在任何位置激活的氣動夾具的優點，可以與機械安全捕手KRM的優點（檢測鏈斷裂，快速的反應時間）相結合。



與懸掛裝置的破裂無關，可以通過第二個閥正?？刂扑玫臍鈩?dòng)夾緊頭，并覆蓋許多其他情況（電機故障，緊急停止，防護門打開等）。



通常，我們所有的氣動夾緊頭系列都可以通過機械閥門執行器來控制，例如我們的氣動安全鎖止器和安全制動器KSP。



機械式閥門執行器有兩種尺寸（允許的最大載荷為20 kN /高達35 kN）。



3、桿附件STB

桿與機器零件之間的安全連接



SITEMA夾緊頭可安全地將載荷和力保持在圓桿上。因此，桿與機器部件的安全連接與夾緊頭的保持力同樣重要-如果桿與機器部件之間的連接不適合作用力，那么的夾緊頭有什么用？



由于SITEMA夾緊頭的保持力裕度高，因此作用力可能比實際靜載荷高很多倍，尤其是在緊急制動期間。因此，桿及其附件的設計必須例如是我們安全麥田守望者允許載荷M的3.5倍。



SITEMA桿附件STB考慮了每個直徑的最大可能力，因此提供了一種經過深思熟慮并可以使用的舒適解決方案。



此外，桿附件STB允許一定的徑向和軸向間隙，以補償較小的對準誤差。該文檔顯示了桿的選擇和設計要求，以便您可以在通常的供應商處制造桿而不會(huì )出現問題。



桿附件STB適用于16至100 mm之間的所有SITEMA標準直徑。



4、自動放血機

SITEMA自動放血機是專門設計用于SITEMA夾緊頭的。確保液壓系統始終處于放氣狀態。



液壓油中的氣泡在某些條件下可能會(huì )自燃（所謂的柴油效應）。結果，密封件和密封表面可能被損壞，導致泄漏。夾緊頭特別容易受到這種現象的影響，因為它們的液壓容積很小，每次啟動時都不會(huì )沖洗。因此，空氣很容易積聚在夾緊頭中。



這就是為什么通常在調試時通常不夠初始出血的原因，特別是當通向夾緊頭的管路指向上方且?jiàn)A緊頭本身處于升高位置時。至少在這些情況下，強烈建議使用自動放血機。



德國SITEMA歷史

改善安全性

Erich Schmalenbach博士和Adolf Rastetter博士是夾緊頭歷史上的關鍵人物。

一切始于1979年，當時阿道夫·拉斯特特（Adolf Rastetter）是一名自由承包商，負責維護液壓電梯，而在美國發生的悲劇性事故促使他使液壓電梯更安全。

當時在電梯中，負載放在液壓缸的油柱上，該油柱正好位于電梯轎廂下方，并將其提升。線路中斷或閥門故障會(huì )導致電梯掉落。

Rastetter先生有一個主意：如果他能找到一種方法將電梯轎廂重量產生的巨大力傳遞到液壓缸的殼體中，該怎么辦？然后，電梯可以將自己支撐在堅固的外殼上，并且不會(huì )掉落。



安全避雷器

經過一番修補后，他想到了一個絕妙的主意：就像摔跤手利用了對手的能量和體重一樣，被固定物體產生的能量也應被用來產生所需的力量。一個自增強的夾緊系統通過摩擦力保持在氣缸的活塞桿上，并通過壓在夾緊系統上來固定負載，從而使其收縮。桿上的保持力會(huì )隨著電梯負載的大小和能量的增加而增加。

他在建造首個原型以展示給負責電梯安全的德國技術檢查機構時成功地運用了這一原理，并通過了所需的驗收測試。這些產品是迄今為止電梯行業中眾所周知的第一批“安全避雷器”。



夾緊頭與SITEMA的誕生

這是幫助該技術在市場上蓬勃發展并建立成功業務所需的第一步：尋找其他有前途的應用，系統地創(chuàng )建全面的產品范圍，開發理論原理以及組織生產只是其中的一部分。先決條件。

當埃里希·施馬倫巴赫（Erich Schmalenbach）博士出現時，阿道夫·拉斯特特（Adolf Rastetter）知道他終于找到了理想的合作伙伴。施邁倫巴赫（Schmalenbach）的設計和開發專業知識幫助Rastetter起草并實施了這一理念以及許多其他想法。最后但并非最不重要的一點是，他們需要一個適用于所有應用程序的營銷計劃和醒目的產品名稱。這就是“夾緊頭”的誕生，它是從安全避雷器，安全捕手到安全夾持裝置等一系列產品的統稱。這兩個人甚至以他們創(chuàng )立的公司的名義奉獻了安全性：SITEMA是德語單詞“ SI cherheits TE chnik im MA schinenbau”的組合，意思是“機械工程中的安全技術”。

主要產品：SITEMA夾緊裝置、SITEMA安全制動、SITEMA安全制動器、SITEMA安全鎖、SITEMA專業缸、SITEMA線性對角軸、SITEMA鎖緊裝置固定和SITEMA定位器.

示例型號

安全接收器

KR 25* KR 25 10,KR 28 SK 028 007,KR 32

SK 032 022,KR 36 SK 036 023,KR 40* KR

040

10,KR 45 SK 045 058,KR 50 SK 050 061,KR

56* KR 056 10,KR 63 KR 063 014, KR 70

KR

070 10,KR 80* KR 080 10, K 90 SK 090

049,K 100* K 100 20,K 110 SK 110 027,K

125*

K 125 10,K 140* K 140 10,K 160 SK 160

022,K 180 SK 180 008,K 200 SK 200 009

安全制動

KSP 16 KSP 016 01，KSP 22 KSP 022 02

，KSP 22 KSP 022 02，KSP 25 KSP 025 01

，KSP 28

KSP 028 02

安全鎖

KRG 18 KRG 018 01,KRG 22 KRG 022 01,KRG

28 KRG 028 01,KRG 36 KRG 036 01,KRG 45

KRG 045 01,KRG 56 KRG 056 01,KRG 70 KRG

070 01,KRG 90 KRG 090 01,KRG 110 KRG

110

01

夾緊裝置

KFH 18 KFH 018 50,KFH 18 KFH 018 51,KFH

25 KFH 025 50,KFH 25 KFH 025 51,KFH 28

KFH 028 50, KFH 28 KFH 028 51,KFH 32

KFH 032 50,KFH 32 KFH 032 51,KFH 36 KFH

036

50,KFH 36 KFH 036 51,KFH 40 KFH 040

50,KFH 40 KFH 040 51,KFH 45 KFH 045 50,

KFH

45 KFH 045 51,KFH 50 KFH 050 50,KFH 50

KFH 050 51,KFH 56 KFH 056 50, KFH 56

KFH

056 51,KFH 60 KFH 060 50, KFH 60 KFH

060 51, KFH 70 KFH 070 50, KFH 70 KFH

070

51, KFH 80 KFH 080 50, KFH 80 KFH 080

51, KFH 90 KFH 090 50, KFH 90 KFH 090

51,

KFH 100 KFH 100 50, KFH 100 KFH 100 51

，KFH 125 KFH 125 50，KFH 140 KFH 140

50
