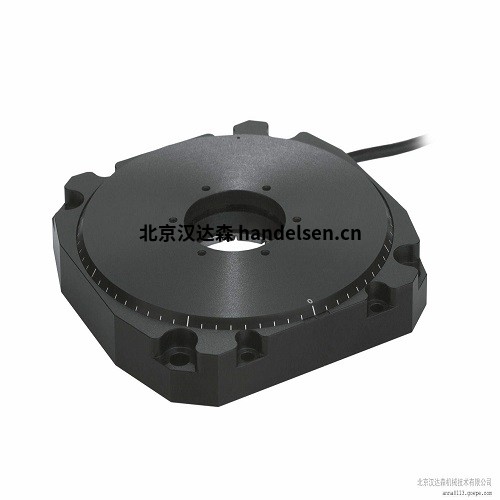

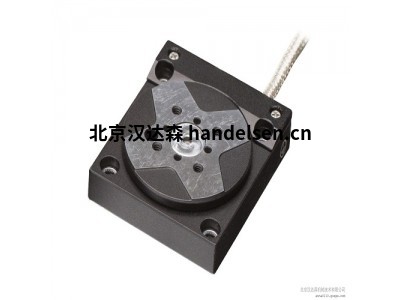

Physik Instrumente-P-T03 • P-T04 • P-T54 快速Tip/Tilt偏擺鏡,擺臺 主動光學
P-T03 • P-T04 • P-T54 快速Tip/Tilt偏擺鏡,擺臺 主動光學
§帶通用支點正交并聯機構偏擺軸
§調節光程線性軸可選
§緊湊型設計
§針對高精度應用,應變片傳感器可選
§無摩擦,柔性鉸鏈機構回程差為零
賈麗娜
QQ： 2865543976
手機：18510241215
電話：010-64714988-174
傳真：010-84786709-667
郵件：sales18@handelsen.cn |
 |
 |
規格
P-T03 P-T04 P-T54
尺寸 51 x 51 x 60mm 42 x 42 x 110mm 125 x 125 20.1mm
運動軸 θX, θY θX, θY θX, θY
集成傳感器 應變片傳感器 應變片傳感器 應變片傳感器
閉環擺角范圍 2mrad 20mrad 2mrad
閉環角度分辨率 0.05µrad 1µrad 0.033µrad RMS(1.5m電纜)
線性度 0.25% 0.1% 0.1%
帶鏡子下自振頻率 1.8-2.0kHz
安裝面直徑 26mm 27mm
通孔尺寸 80 x 80mm
重復精度 ≤0.1µrad RMS(1.5 米電纜 )
無負載下自振頻率 1.5-2kHz 1kHz
負載230g下自振頻率 500~650Hz
訂購信息
P-T03 出廠前安裝超大直徑鏡片
P-T04 大偏擺角,緊湊設計
P-T54 二維偏擺,大通孔
產品型號
PI (Physik Instrumente) P-541.2DD 帶大孔徑的XY向納米定位系統，高動態直接驅動，45 微米 × 45微米，并聯運動，電容傳感器，Sub-D連接器
PI (Physik Instrumente) P-541.2CD 帶大孔徑的XY向納米定位系統，100 微米 × 100 微米，并聯運動，電容傳感器，Sub-D連接器
PI (Physik Instrumente) P-541.2CL 帶大孔徑的XY向納米定位系統，100 微米 × 100 微米，并聯運動，電容傳感器，LEMO連接器
PI (Physik Instrumente) P-542.2CD 帶大孔徑的XY向納米定位系統，200 微米 × 200微米，并聯運動，電容傳感器，Sub-D連接器
PI (Physik Instrumente) P-542.2CL 帶大孔徑的XY向納米定位系統，200 微米 × 200微米，并聯運動，電容傳感器，LEMO連接器
PI (Physik Instrumente) P-541.2SL 帶大孔徑的XY向納米定位系統，100 微米 × 100微米，應變片傳感器，LEMO連接器
PI (Physik Instrumente) P-542.2SL 帶大孔徑的XY向納米定位系統，200 微米 × 200微米，應變片傳感器，LEMO連接器
PI (Physik Instrumente) P-541.20L 帶大孔徑的XY向納米定位系統，100 微米 × 100微米，不帶傳感器，LEMO連接器
PI (Physik Instrumente) P-542.20L 帶大孔徑的XY向納米定位系統，200 微米 × 200微米，不帶傳感器，LEMO連接器 配件
PI (Physik Instrumente) P-542.PD1 用于P-54x納米定位系統的培養皿支架，35 毫米 P-542.SH1 用于P-54x納米定位系統的顯微鏡載片支架
PI (Physik Instrumente) P-611.2S XY向納米定位系統，100微米 × 100微米，應變片傳感器
PI (Physik Instrumente) P-611.20 XY向納米定位系統，100微米 × 100微米，不帶傳感器
PI (Physik Instrumente) P-611.XZS XZ向納米定位系統，100微米 × 100微米，應變片傳感器
PI (Physik Instrumente) P-611.XZ0 XZ向納米定位系統，100微米 × 100微米，不帶傳感器
PI (Physik Instrumente) P-612.20L XY 向納米定位系統，130微米 × 130微米，孔徑為20毫米 × 20毫米，開環
PI (Physik Instrumente) P-612.2SL XY 向納米定位系統，100微米 × 100微米，孔徑為20毫米 × 20毫米，應變片傳感器
PI (Physik Instrumente) P-620.2CD 精密PIHera XY向納米定位系統，50微米 × 50微米，直接位置測量，電容傳感器，Sub-D連接器
PI (Physik Instrumente) P-621.2CD 精密PIHera XY向納米定位系統，100微米 × 100微米，直接位置測量，電容傳感器，Sub-D連接器
PI (Physik Instrumente) P-622.2CD 精密PIHera XY向納米定位系統，250微米 × 250微米，直接位置測量，電容傳感器，Sub-D連接器
PI (Physik Instrumente) P-625.2CD 精密PIHera XY向納米定位系統，500微米 × 500微米，直接位置測量，電容傳感器，Sub-D連接器
PI (Physik Instrumente) P-628.2CD 精密PIHera XY向納米定位系統，800微米 × 800微米，直接位置測量，電容傳感器，Sub-D連接器
PI (Physik Instrumente) P-629.2CD 精密PIHera XY向納米定位系統，1500微米 × 1500微米，直接位置測量，電容傳感器，Sub-D連接器
PI (Physik Instrumente) P-620.2CL 精密PIHera XY向納米定位系統，50微米 × 50微米，直接位置測量，電容傳感器，LEMO連接器
PI (Physik Instrumente) P-621.2CL 精密PIHera XY向納米定位系統，100微米 × 100微米，直接位置測量，電容傳感器，LEMO連接器
PI (Physik Instrumente) P-622.2CL 精密PIHera XY向納米定位系統，250微米 × 250微米，直接位置測量，電容傳感器，LEMO連接器
PI (Physik Instrumente) P-625.2CL 精密PIHera XY向納米定位系統，500微米 × 500微米，直接位置測量，電容傳感器，LEMO連接器
PI (Physik Instrumente) P-628.2CL 精密PIHera XY向納米定位系統，800微米 × 800微米，直接位置測量，電容傳感器，LEMO連接器
PI (Physik Instrumente) P-629.2CL 精密PIHera XY向納米定位系統，1500微米 × 1500微米，直接位置測量，電容傳感器，LEMO連接器
PI (Physik Instrumente) P-620.20L 精密PIHera XY向納米定位系統，60微米 × 60微米，不帶傳感器，LEMO連接器 P-621.20L 精密PIHera XY向納米定位系統，120微米 × 120微米，不帶傳感器，LEMO連接器
PI (Physik Instrumente) P-622.20L 精密PIHera XY向納米定位系統，300微米 × 300微米，不帶傳感器，LEMO連接器
PI (Physik Instrumente) P-625.20L 精密PIHera XY向納米定位系統，600微米 × 600微米，不帶傳感器，LEMO連接器
PI (Physik Instrumente) P-628.20L 精密PIHera XY向納米定位系統，1000微米 × 1000微米，不帶傳感器，LEMO連接器
PI (Physik Instrumente) P-629.20L 精密PIHera XY向納米定位系統，1800微米 × 1800微米，不帶傳感器，LEMO連接器 線性定位器，真空兼容達10-9百帕
PI (Physik Instrumente) P-620.2UD 精密PIHera XY向納米定位系統，50微米 × 50微米，直接位置測量，電容傳感器，Sub-D連接器, 真空兼容至10-9百帕
PI (Physik Instrumente) P-621.2UD 精密PIHera XY向納米定位系統，100微米 × 100微米，直接位置測量，電容傳感器，Sub-D連接器, 真空兼容至10-9百帕
PI (Physik Instrumente) P-622.2UD 精密PIHera XY向納米定位系統，250微米 × 250微米，直接位置測量，電容傳感器，Sub-D連接器, 真空兼容至10-9百帕
PI (Physik Instrumente) P-625.2UD 精密PIHera XY向納米定位系統，500微米 × 500微米，直接位置測量，電容傳感器，Sub-D連接器, 真空兼容至10-9百帕
PI (Physik Instrumente) P-628.2UD 精密PIHera XY向納米定位系統，800微米 × 800微米，直接位置測量，電容傳感器，Sub-D連接器, 真空兼容至10-9百帕
PI (Physik Instrumente) P-629.2UD 精密PIHera XY向納米定位系統，1500微米 × 1500微米，直接位置測量，電容傳感器，Sub-D連接器, 真空兼容至10-9百帕
PI (Physik Instrumente) P-713.20L Low- Profile OEM XY Nanoscanner, 20 μm × 20 μm, Open- Loop, LEMO Connector(s)
PI (Physik Instrumente) P-713.2SL Low- Profile OEM XY Nanoscanner, 15 μm × 15 μm, SGS Sensor, LEMO Connector(s)
PI (Physik Instrumente) E-610 Piezo Amplifier / Controller
PI (Physik Instrumente) E-621 Piezo Servo- Controller & Driver
PI (Physik Instrumente) E-625 Piezo Servo- Controller & Driver
PI (Physik Instrumente) E-500 ? E-501 Modular Piezo Controller
PI (Physik Instrumente) E-505 Piezo Amplifier Module
PI (Physik Instrumente) E-503 Piezo Amplifier Module
PI (Physik Instrumente) E-509 Signal Conditioner / Piezo Servo Module Related Products
PI (Physik Instrumente) P-612.2 XY Piezo Nanopositioning System
PI (Physik Instrumente) P-733.2DD 高動態精密XY向納米定位系統，30 微米 × 30 微米，直接驅動，電容傳感器，平行計量，Sub-D連接器
PI (Physik Instrumente) P-733.2CD 精密XY向納米定位系統，100 微米 × 100 微米，電容傳感器，平行計量，Sub-D連接器
PI (Physik Instrumente) P-733.2CL 精密XY向納米定位系統，100 微米 × 100 微米，電容傳感器，平行計量，LEMO連接器
PI (Physik Instrumente) P-733.AP1 接裝板用于將P-733 壓電工作臺安裝在M-545 XY位移平臺上 線性定位器，真空兼容達10-9百帕
PI (Physik Instrumente) P-733.2VL 精密XY向納米定位系統，100微米 × 100微米，電容傳感器，平行計量，LEMO連接器，真空兼容至10-6百帕
PI (Physik Instrumente) P-733.2VD 精密XY向納米定位系統，100微米 × 100微米，電容傳感器，平行計量，Sub-D連接器，真空兼容至10-6百帕
PI (Physik Instrumente) P-733.2UD 精密XY向納米定位系統，100微米 × 100微米，電容傳感器，平行計量，Sub-D連接器，真空兼容至10-9百帕
PI (Physik Instrumente) P-734.2CD 高精度XY納米定位系統，最小跳動，100μm×100μm，電容式傳感器，并行計量，Sub-D
PI (Physik Instrumente) P-734.2CL 高精度XY納米定位系統，最小跳動，100μm×100μm，電容式傳感器，并行計量，LEMO
PI (Physik Instrumente) E-725數字壓電控制器
PI (Physik Instrumente) E-712數字壓電控制器
PI (Physik Instrumente) E-761數字壓電控制器
