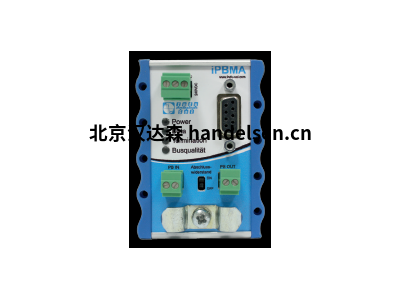

德國indu-sol智能測點 iPBMA IP20
功能
智能 PROFIBUS 測量點自動檢測數據傳輸中的邏輯錯誤和信號傳輸中的故障，并通過各種發光二極管向用戶發出信號。
通過這種簡單的分析，網絡(luò )運營商可以及早發現通信質量的任何惡化，并啟動故障排除措施。為了獲得物理和邏輯傳輸
質量的最佳知識，測量點必須連接到段的兩端。
楊文輝
QQ：2850590598
手機：18301216381
電話：010-64717020-118
傳真：010-84786709-666
郵件：sales11@handelsen.cn |
 |
 |
為了更詳細地分析 PROFIBUS 通信質量，可以使用附加的 SUB-D 插座來使用合適的診斷工具。建議使用有源編程電纜
APKA 或 APKA II，以確?？梢詿o(wú)干擾地連接編程設備（筆記本電腦/FieldPG）。
在 iPBMA 版本中，除了集成診斷功能外，還滿足非反應性測量點的要求，也滿足有源總線終端的要求或功能。
總線連接
• 通過螺釘端子技術連接
• 帶應力消除的屏蔽支撐
• 90° 電纜出口
• 集成終端電阻，可通過滑動開關切換
• 傳輸速率：9.6 kbit/s 至 12 Mbit/s
• 輸入電壓：24 VDC（20 - 28 V，反極性保護）
• 電流消耗：典型值 100 mA
• 通過螺釘端子供電
• 輸出電壓 9 針 Sub-D：5 VDC / 200 mA 短路保護
引腳 5 (GND) 和引腳 6 (+)
功能接地的連接對于 PROFIBUS 屏蔽的功能至關重要！
35 mm DIN-Hutschiene
75 x 55 x 42 mm
IP20
0 °C bis +70 °C
ca. 100 g
Aluminiumgehäuse mit Kunststoffkappen
