比利時 Micronext 量角器 0939x–A系列

關于Micronext

SPRL Micronext是一家成立于1982年的股份有限公司，專門從事測控設備的設計和制造。它有一個內部設計辦公室和一個用于原型和小批量生產的生產部門。這種靈活的結構允許開發合作伙伴網絡(luò )，使公司能夠在很短的時間內適應，并保證質量標準滿足客戶的要求。

SPRL Micronext 涉足汽車領域，擁有擋風玻璃雨刷控制裝置（負載計和角度測量裝置）；在過程自動化領域，Micronext 進行設計研究并生產量身定制的設備，為客戶的特定問題提供解決方案。



Micronext 量角器 0939x–A 型號

帶夾子的量角器

由塊測量+顯示器組成，我們在其上拿起一個夾子，該夾子可以容納大多數各種類型的臂端。設備 0939x–A 隨附標準適配器，可容納大部分臂端。

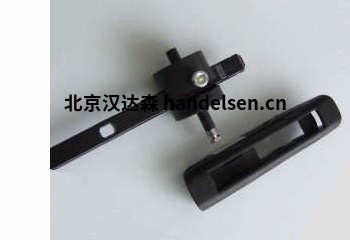

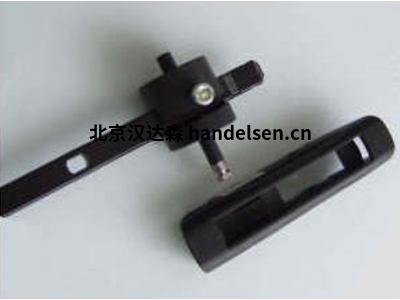

對面的照片顯示了帶有標準適配器的夾子；左適配器靠在參考環上；右適配器通過滾花放置在臂端對應的位置。手臂末端的收緊力是通過彈簧片施加的，只需在兩個適配器之間滑動末端，即可快速更換手臂。

09391–A : 高度為 20mm 的角度測量裝置，帶夾子模塊

隨附用于測量高度 30mm 的墊片

09392–A : 高度為 30mm 的角度測量裝置，帶夾子模塊

適用于20mm高度的測量

帶有鉤端的臂 使用

標準適配器進行測量。夾子可以容納 11 毫米寬的臂端。

非鉤臂末端

覆蓋臂的塑料部分與鋼臂分離。在每一側安裝在夾子中的適配器。手臂的阻擋由滾花制成。

頂部連接適配器

用于此類臂端的適配器類似于標準適配器，但采用鋼制成，厚度有限。

無需拆卸的

適配器 這些適配器允許在無需拆卸此類手臂末端的情況下進行測量。適配器的形狀考慮了臂端側面的輕微圓度。

氣動刀片適配器（刺刀）

適配器是一個放置在兩個標準適配器之間的塊。刺刀插入頂部的孔中。模塊接受左右臂端。請注意，這種類型的臂端也可以與型號 09311-A 和 09312-A 一起安裝。

角度控制

角度規能夠快速驗證設備給出的指示是否在允許的精度范圍內。校準件安裝在具有低壓的參考環上，軸應用于儀表的不同平面。標距角為 –15°、-7.5°、0°、+7.5°、+15°。設備必須指示 +/- 允許誤差處的角度值。該儀表可用于校準設備，精度為 +/- 0.1°





Micronext 量角器 0931x-A 型號

該型號由模塊測量 + 顯示04096-A構建而成，我們對其進行了改裝，以用于接收適配器。適配器取決于手臂的型號。對面描述的模型適用于典型的擋風玻璃刮水器卡口的臂。

模型09311-A ： 在與noze模塊高20mm角度測量設備 與標準適配器，并在高度30mm用于測量的間隔物遞送。

模型 09312-A ：在與noze模塊高30mm角度測量設備 與標準適配器和適應于在高20mm測量遞送。

卡口端臂適配器

要進行測量，請將適配器放在軸下方，然后將雨刷軸放入適配器中。軸由兩個彈簧球固定到位。

頂部連接臂適配器

要進行測量，請將適配器夾在設備上， 然后將雨刷頭推到適配器上。





Micronext 雨刮臂負載計 00403-M 型號

描述

- 微控制器和應變儀系統。

- 自動溫度補償。

- 測量最大 20 N 的負載。

- 顯示三個單位：kgf、N、oz。

- 精度：1% 滿量程。

- LCD 16 個字符。

- 啟動時自動尋零

- 顯示值的記憶

- 9 V PP3 電池供電。

- 通過脈沖測量。

- 顯示刷新：每秒一次。

- 語言：法語、英語、西班牙語、德語、意大利語。

- 尺寸：80 x 120x 31 毫米

負載測量

將設備放在擋風玻璃上，使雨刷臂末端到達測量系統的前面。

毫不費力地按下和松開開/關按鈕。

等待 ZERO SEARCH:OK 指示。

將雨刮臂末端套在測量系統上；顯示屏顯示數值和負載單位。

當測量穩定時，按下 MEMORY 按鈕以保持顯示為該值。通過再次按下清除此值。

設備在三分鐘不活動后自動切斷。





Micronext 量角器的單獨部件

角度測量裝置 04090-A

用于與測量模塊（夾子、鼻子或客戶生產的任何其他模塊）結合的測量和顯示部件。該機身是 0939x-A 和 0931x-A 型號的基礎。

正面（鼻子或夾子模塊固定在其上）有四個孔 M3 以 20 毫米的距離設置為正方形，四個孔 3 毫米 H7 以 20 毫米的距離設置為交叉。

測量雨刮臂和擋風玻璃之間的角度。

獨立設備。

無需尋零：開機直接顯示數值 。

–15° 和 +15° 之間的角度值。

以 0.05° 為單位顯示。

精度 0.3° +/- 1 步。

供應：兩個紐扣電池 3V 950mA-h 2477 型。

不更換電池使用時間：700 小時

重量低于300克。

必須連接到噴嘴模塊或夾子模塊

夾子模塊（用于橫向測量）

09390-A：夾子模塊安裝在 04090-A 上，隨標準適配器和相應的鞋底一起提供。

可用于 09390-A 的尖端適配器（與夾子模塊一起使用）：

用于非彎曲吸頭的適配器

帶連接器的臂尖適配器

頂部連接適配器

機頭模塊（用于平刀片和刺刀）

09310-A： 噴嘴模塊安裝在 04090-A 上，隨附相應的鞋底和 16 和 19 毫米適配器。

09391-A / 09392-A / 09311-A / 09312-A

校準套件 角度為 –15°、-7.5°、0°、7.5°、15° 的校準套件
