SDT的核心業務領域是為工業維修及質量控制提供高科技泄漏檢測、氣密性檢測和預測性維護的測量系統。
SDT公司于1975年由J.H.DEGRAEVE創(chuàng )建. 在公司成立初期所確定的國際化定位對公司的發展起到?jīng)Q定性的作用.
做為全球性的公司，目前, SDT已在遍及70多個國家設立銷售, 服務中心。

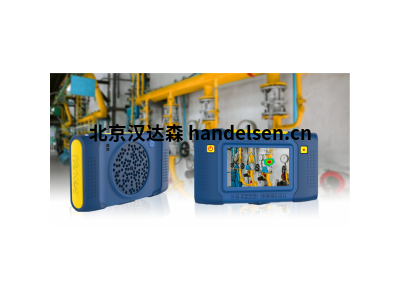

可視化 SDT超聲波成像儀
SonAVU 開發目的是通過聲學可視化技術來將 SDT 這一世界知名超聲波品牌所包含的應用諸如：
壓力氣體泄漏、電氣設備局放檢測、空間氣密性檢測等實現可視化直觀操作。
使用 112個高精度數字麥克風傳聲器提高了測量靈敏度，并且最大可測量 48 kHz 超聲波頻帶的信號。
此外，在包括 BSR(Buzz、Squeak、Rattle)噪聲在內的高頻噪聲檢測方面也可發揮卓越的性能。
SonAVU 聲學成像系統是一種新型的噪聲源識別定位和測試分析系統，利用高靈敏度數字麥克風，
將采集的聲音以彩色等高線圖譜的方式可視化呈現在屏幕上，有效的測量聲場分布，
聲像圖與可見光的視頻圖像完美疊加，形成類似于熱影像儀對物體溫度的探測效果。能夠對穩態、
瞬態以及運動聲源進行快速識別定位，幫助人們直觀的認識聲波、聲場、和聲源，了解機器設備產生噪聲的部位和原因，
進而尋找治理噪聲、控制噪聲的途徑。SONAVU™聲學成像系統配備波束成型技術，得益于最先進的波束成型技術，
SONAVU™可以將信號調理、數據采集和波束成型過程全部集成在一塊芯片中。
保證可以以高速度處理高精度的噪聲圖象。同時配備低功耗芯片供電，這使得設備的整體重量可以降到1.2Kg，
便于使用和攜帶。體積微小的MEMS麥克風也成就了SONAVU™的便攜設計及高速、準確的測量。
便攜、快速、準確
SONAVU™聲學成像系統配備波束成型技術，得益于最先進的波束成型技術，SONAVU™可以將信號調理、
數據采集和波束成型過程全部集成在一塊芯片中。保證可以以高速度處理高精度的噪聲圖象。同時配備低功耗芯片供電，
這使得設備的整體重量可以降到1.2Kg，便于使用和攜帶。體積微小的MEMS麥克風也成就了SONAVU™的便攜設計及
高速、準確的測量。
符合人體工程學硬件設計
工業產品所發出的噪聲，通常是由于涉及缺陷、磨損或其他問題導致的，單靠肉眼和耳朵想要準確地定位異音、
異響是非常困難的，這時SONAVU™聲學成像儀就有了用武之地。然而目前市場上的類似產品都過于笨重，
只能配合三腳架進行使用，整個安裝、架設過程過于復雜，受限于其幾何尺寸，常常難以靠近待測的表面進入狹窄的
測量空間內進行實驗。
我們認為真正便攜實用的聲學成像系統應該滿足以下的要求：
●體積和重量可以滿足移動使用要求
●要兼顧人體工程學和使用工況，具備自由的可操作性
●高易用性，即使沒有任何聲學基礎的使用者也可以獨立進行操作
●在運輸和使用的全過程，精密麥克風都應得到妥善的保護
●外觀設計本身還應具有讓使用者獲得最佳的視覺感受
技術參數：
麥克風
112個 MEMS 數字麥克風
頻率范圍
2kHz至48 kHz
檢測靈敏度
在0.5米距離處檢測出1.6Bar下的51CCM泄漏量
傳聲器靈敏度
-41 dBFS
信噪比（SNR）
66 dB(A)
測量距離
0.3 m ~ 50 m(根據測量環境的不同可能會(huì )有所不同)
視場角(FOV)
水平：66° 垂直：54°
相機幀速度
25 FPS
采樣率
96 k S/s
測量模式
超聲波、可聽聲波、用戶自定義
顯示屏
5英寸 Mono Color LCD電容式觸摸屏
語言
中文、英文、法文、韓文
聲像圖
Acoustic BeamPower Map
輔助集成
配備輔助照明燈、泄漏強度指數、閾值設置、增益調節
存儲空間
53GB (可連續視頻存儲7天)
電池
內置鋰離子電池，使用時間大于4 小時(可選購外置移動電源)
產品尺寸
237 mm x 146 mm x 56 mm
產品重量
1.2 kg
工作溫度
-20 ~ 50 ℃
安全認證
CE、EMC、FCC、KC
