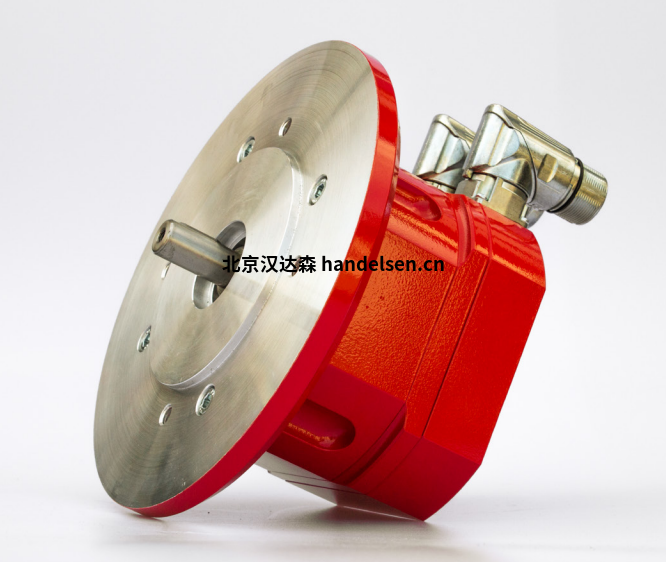

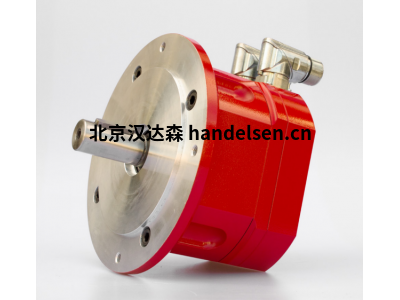

mattkeMC-BL系列盤式無刷伺服電機產品介紹
Mattke 的 MCxx-BL 系列無刷伺服電機是永磁同步電機，電機設計為非常緊湊的安裝形式。
該系列電機通過使用高質量材料實現了非常高的功率密度。 出色的動態性能和高的最大速度也是這些電機的特征。
標準版配有編碼器； 電機也可根據要求提供增量或絕對編碼器
mattkeMC-BL系列主要技術特點：
• 高溫用稀土磁鐵
• 8 極結構
• 正弦換向
• 帶有 PTC 的集成熱保護
• 可旋轉的斜角連接器
• 緊湊的設計
• 高防護，表面光滑
• 高性能
技術參數在以下條件下有效：
• 最高環境溫度 40°C
• 最低環境溫度 0°C
• 安裝高度最高可達平均海平面以上 1000 m，不受限制
• 絕緣等級 F
• 防護等級 IP65（軸除外）
mattkeMC-BL系列型號：
mattke MC 17-BL
mattke MC 19-BL
mattke MC 23-BL
MC 17-BL型號無刷伺服盤式電機參數舉例：
失速扭矩：2,1 Nm
最大電壓：330 V
堵轉電流：2,1 A
額定電流：1,8 A
標稱扭矩：1,8 Nm
標稱功率：570 W
標稱速度：3000 min-1
最大速度：5000 min-1
峰值電流：8 A
電壓常數：61 V/Krpm
扭矩常數：1 Nm/A
轉子慣量：2,8 kg cm2
20°C 時的繞組電阻：8,6 Ohm
1 kHz 時的電感：16 mH
重量：4,2 公斤
MC 19-BL型號無刷伺服盤式電機參數舉例：
失速扭矩：5 Nm
最大電壓：350 V
堵轉電流：4,6 A
額定電流：3,4 A
標稱扭矩：3,6 Nm
標稱功率：1100 W
標稱速度：3000 min-1
最大速度：5000 min-1
峰值電流：14 A
電壓常數：66 V/Krpm
扭矩常數：1,1 Nm/A
轉子慣量：12 kg cm2
20°C 時的繞組電阻：2,3 Ohm
1 kHz 時的電感：6,8 mH
重量：6,4 公斤
MC 23-BL型號無刷伺服盤式電機參數舉例：
失速扭矩：8 Nm
最大電壓：350 V
堵轉電流：6 A
額定電流：5 A
標稱扭矩：6,5 Nm
標稱功率：2000 W
標稱速度：3000 min-1
最大速度：4000 min-1
峰值電流：18 A
電壓常數：80 V/Krpm
扭矩常數：1,32 Nm/A
轉子慣量：27 kg cm2
20°C 時的繞組電阻：2,3 Ohm
1 kHz 時的電感：10 mH
重量：11 公斤
