PBS turbo用于發動機的渦輪增壓器TR12-500

PBS turbo

捷克共和國

PBS渦輪增壓器

用于發動機的渦輪增壓器，每個渦輪增壓器的輸出功率范圍為 300 kW 至 4700 kW

一、品牌介紹

První Brnenská Strojírna ( PBS ) Velká Bíteš as 是一家位于捷克的歐洲制造商，專門從事：



小型飛機渦輪噴氣發動機和輔助動力裝置，

飛機和直升機的環境控制系統，

地面動力裝置，

用于汽車、航空航天和玻璃工業以及醫療保健的精密鑄件，

電動機、交流發電機、乳房X光檢查儀和風力發電廠的復雜且完全加工的零件，

污水廠傾析離心機，即與生態和環境保護密切相關的程序。



二、 PBS turbo產品應用

船舶、電力、機車和其他應用提供渦輪增壓

PBS turbo型號：

pbs turbo TR12-500

PBS-TJ100

Arcus-J

PBS turbo BD-5J - FLS 微噴

PBS turbo BD-5J - TJ100

PBS turbo BD-5J - 克丹

布拉尼克 L-13 TJ

BonusJet TST-14J

馬拉布 IA VUT 001

Subsonex JSX-1

Subsonex JSX-2

超級跳躍TJ100

三、PBS turbo產品介紹

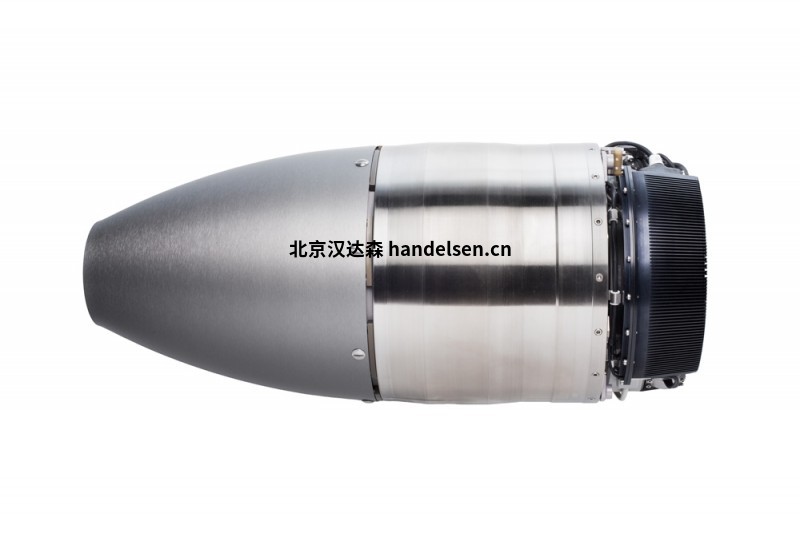

PBS turbo TJ 100型渦輪噴氣發動機設計為 MAE 無人機和飛行員飛行器的驅動單元。



該發動機的開發始于2001年，其第一臺批量生產的發動機于2004年被INTA購買。目前有幾個批量生產的版本，版本不符合輸出噴嘴的長度、緊固腳和功率。自 2008 年以來，已經交付了 650 多臺 TJ100。



PBS在 100 daN (225 lbf) 的功率水平下生產 TJ 100、TJ 100C、TJ100E 和 TJ 100I，在 110 daN (247 lbf) 的功率下生產 TJ 100A 和 TJ 100S。

描述

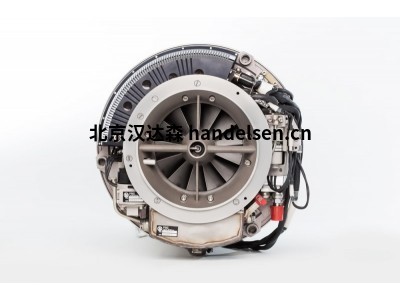

PBS turbo TJ 100是單軸發動機，具有單級徑向壓氣機、環形燃燒室、單級軸流式渦輪和固定式排氣噴嘴。



在壓縮機進氣口有一個無刷啟動發電機，它可以從板網啟動，并在發動機運行過程中發電。



吸入的空氣在徑向壓氣機葉輪中被壓縮，通過徑向和軸向擴散器進入燃燒室，在那里與多個燃料噴嘴噴射的燃料混合。在燃燒室中燃燒燃料時產生的燃燒氣體通過單級軸流式渦輪機和排氣射流膨脹到大氣中。



發動機的轉子安裝在用壓力油潤滑的 2 個滾珠軸承上。



PBS turbo 技術數據：

PBS turbo TJ-100A 技術數據

制造商 PBS, První brnenská strojírna Velká Bíteš, as

初步測試

認證

類型 離心流渦輪噴氣發動機

鈮。建成

方面

直徑 272 毫米 10.7 英寸

長度 485 毫米 19.0 英寸

重量

未配備 16公斤 35 磅

配備 19公斤 41 磅

演出

最大轉速 轉速

怠速轉速 轉速

最大推力 100公斤 225 磅

怠速推力 公斤 磅

壓力比  / 1

最大流量  公斤/秒

油耗

在最大 RPM 1.05公斤/公斤/小時 37 液量盎司/盎司/小時

怠速轉速 公斤/牛/小時 盎司/盎司/小時

工作范圍

最大跑步高度 10 000 米 < 281 磅/小時

最大起始高度 8 000 米 26,246 英尺

飛行速度范圍 < 0.8 馬赫

啟動時的速度范圍 < 0.6 馬赫

溫度工作范圍 -40°C 至 +50°C
