由于油室的布置，在壓縮方向上的鎖定是剛性的，直至機械負載極限，而與填充力無關。在延伸方向上，鎖定保持剛性，直到低于填充力相關的極限值，從而分離活塞朝氣室方向移動。由于管子和活塞桿橫截面的關系，可鎖定氣彈簧 HY4 的極限是 F 1力的 4.8 倍。
這使得需要極強鎖定以抵抗在壓力方向上額外施加的負載/重量的應用成為可能。在延伸方向上，已經為剛性鎖定指定的限制對應于負載與應用自重的比率。

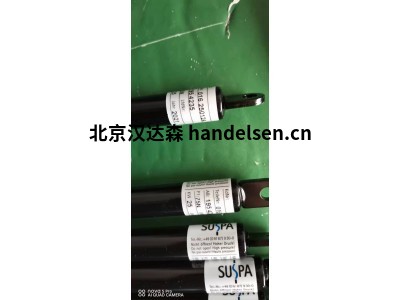

SUSPA帶剛性鎖定的鎖定氣彈簧HY4型
| 規格 |
HY4 |
| 鎖定 |
在壓縮方向是剛性的 |
在壓縮方向：
剛性到/最大。加載 |
10,000 牛頓 |
在延伸方向：
剛性至/最大。加載 |
4.8 x F 1 / 7,000 N |
| 管徑 |
28 毫米 |
| 活塞桿直徑 |
10 毫米 |
| 分鐘 不包括孔眼的安裝長度 |
2.6 x 行程 + 85 毫米 |
| 行程 C |
10 - 300 毫米 |
| 拉伸力 F 1 |
80 - 1,000 牛頓 |
| 進階 (F 2 /F 1 ) |
< 1.6 |
| 釋放力 |
0.25 x F 1 N |
| 釋放行程，短 |
< 0.5 毫米 |
| 釋放行程，正常 |
2.5 ≤ x ≤ 3.5 毫米 |
| 推薦安裝長度 |
活塞桿朝下 |
| 允許工作溫度 |
-20°C 至 +60°C |
| 允許儲存溫度 |
-20°C 至 +80°C |
| 可能的特殊功能： |
| EasySwitch ES |
X |
| 時間重置TR |
X |
| 覆蓋或 |
—— |
| ComfortReaseLow CL |
X |
應用實例
- 按摩床、治療床和轉運床（擔架）的傾斜度調整
- 建筑和農業機械轉向柱的傾斜調整
- SUSPA帶剛性鎖定的鎖定氣彈簧HY4型
