ECOMPACT 23E緊湊型伺服驅動器

ECOMPACT 23E緊湊型伺服驅動器

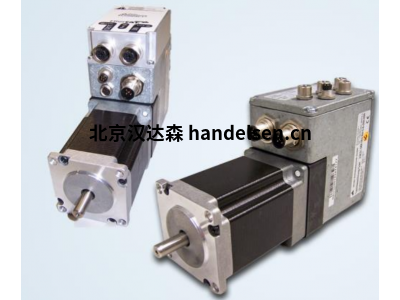

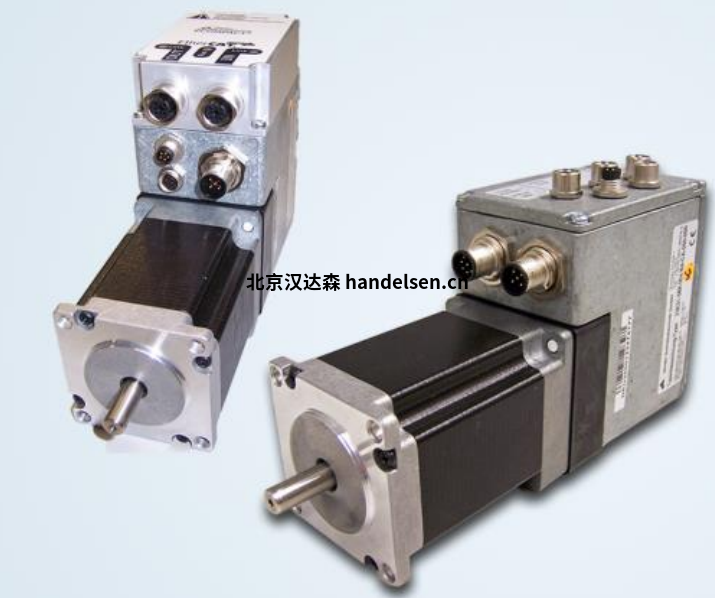

ECOMPACT 23E 是一種分散式伺服驅動器，帶有用于扭矩/力、速度和定位控制的集成伺服放大器。 緊湊型驅動器的設計電壓為 60 VDC，最高轉速可達 2000 rpm。 根據結構類型，可以使用不同的設備，例如各種編碼器類型、現場總線接口、抱閘等。 直接安裝在機器上降低了接線復雜性和控制柜中所需的空間。

優勢：

更小的安裝空間需求

-分散式緊湊型伺服驅動器

自有的機器設計

-可根據客戶特定的實現定制

集成安全系統

-符合 EN 61800-5-2 的安全功能 STO（Safe Torque Off）

經濟高效的解決方案

-已實現的序列取代了較小的控制器

高連通性

-通過 CANopen / EtherCAT 的驅動器配置文件 DS402

易于調試

-通過 JAT 工程軟件 ECOSTUDIO® 進行直觀的參數設置和調試

法蘭尺寸：NEMA 23 (56,2 mm)

安裝負載：高達 150 W

峰值扭矩：高達 3,2 Nm

電源：24 ... 60 VDC

I/O：5個數字輸入；2個數字輸出

編碼器：增量編碼器；絕對值編碼器（多圈或

單圈）

連接器：M8 / M12插頭連接器；客戶定制的電連接器

機械選項：制動模塊 1,5 Nm 多軸設計齒輪

額定轉速 [min-1] 750

峰值扭矩 [Nm] 1.1

最大速度 [min-1] 2000

長度 [mm] 142.5 / 186.4

法蘭直徑 [mm] 56.2

抱閘  可選

額定扭矩 [N] 0.45

絕對值編碼器 可選

開始鎖定 2 / 1

電壓 [V] 60

SINCOS編碼器 可選

認證 CE
