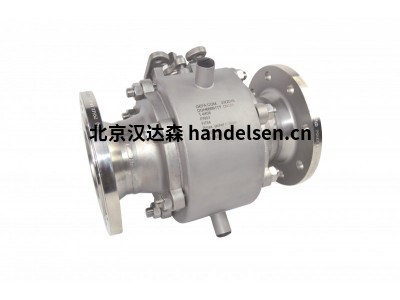

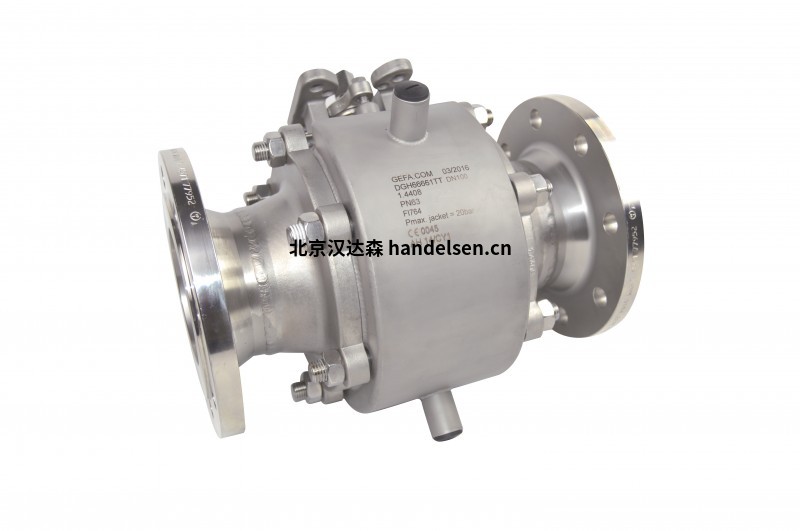

gefa三片式球閥 DGH 加熱套版：
DGH 系列（加熱夾套型）
技術數據
帶加熱夾套的球閥，適用于所有常見加熱介質（壓力 pmax = 20 bar），3 件式閥體，壓力等級取決于公稱尺寸，最高 PN 125，浮球，真空密封.
尺寸DN 8 - DN 150
孔全孔和縮孔
特殊功能可與各種末端連接器結合使用。用于閥門內部恒溫
安裝法蘭DIN EN ISO 5211
測試DIN EN 12266 P10 P11 P12，泄漏率 A
行業和應用
化工行業
石化行業
加工廠
食品行業
飲料行業
DG系列三段式球閥
操作手冊
安裝/操作
DN 8 - DN 100 全通道
DN 15 - DN 150 紅色。 通道
一般的
? 球閥的流動方向和安裝位置可自由選擇。
? 在安裝閥門之前，必須沖洗管道并清除一般污染物，
清除焊接殘留物等。
? 管道必須無張力地上升到要安裝的配件。
? 注意：旋轉球有受傷危險。
螺紋連接安裝
? 用麻、聚四氟乙烯等密封螺紋后，應將球閥擰緊在
管子扳手或管子扳手只能放在螺紋的末端
? 通過配件或手柄擰緊可能會(huì )導致?lián)p壞或斷裂。
短焊端安裝 DN 8 - DN 50 全通道
? 注意：短焊端 (DN 8-DN 50) 只能預先組裝。外殼螺絲是
安裝后用下表規定的扭矩擰緊。
? 將球閥固定在管道中。
? 松開所有外殼螺釘。
? 卸下外殼孔眼中與螺絲相對的外殼螺絲和螺母。
? 將球閥的中間部分旋出至打開位置。
? 防止閥座環脫落（例如使用膠帶）。
? 焊接完成后，再次旋轉中間部分。
? 插入螺釘和螺母。
? 確保球閥準確切換到“打開”位置。
? 然后擰緊外殼螺釘（參見“擰緊扭矩”表）。
? 注意：為避免可能損壞閥座環，請將球閥放在閥座前面。
不要再進行沖洗過程。保持開放狀態！
產品型號：
gefa三片式球閥 DG1L 球閥通過 EU1935/2004 食品認證
gefa三片式球閥 DG1 1.4529 高耐腐蝕性球閥
gefa三片式球閥 DGF 防火型 獲得防火安全認證的球閥
gefa三片式球閥 DG1 螺紋端 帶內螺紋、全孔和縮孔
gefa三片式球閥 DG1 軌道焊接端 用于軌道焊接工藝中的焊接
gefa三片式球閥 DG1 短對焊端 短版，全孔和縮孔
gefa三片式球閥 DG1 長對焊端 長款，全口徑
gefa三片式球閥 DG1 帶焊接法蘭，全孔和縮孔
gefa三片式球閥 DG5 幾乎沒有空腔的三片式球閥 DG5
gefa三片式球閥 DGH 加熱套版 帶加熱夾套的球閥
gefa三片式多通球閥DG3 三通球閥，臥式設計
gefa三片式多通球閥DG4 三通球閥，立式設計
