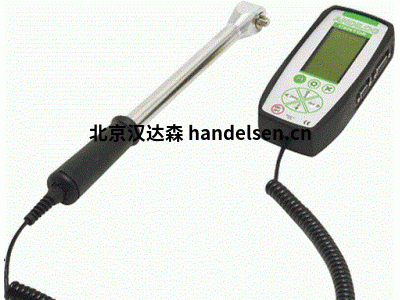

Andilog扭矩傳感器CNR EA TW

Andilog扭矩傳感器CNR EA TW

突出：

　　測量單位： Nm，kgcm，mNm，lbin

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　精度 0.5% 全尺度

　　易于使用

　　包括校準證書

　　系列代碼：CNR EA TW

　　可用性通常在 2-3 周內船舶

　　>> 問報價使用 Centor 技術，Centor W Easy TW 數字扭矩計具有非常大的圖形顯示屏，并顯示最大數量的信息，以便更高效地測量：它們同時顯示當前讀數和峰值，以及顯示操作員是否接近其最大容量的條形圖。如有必要，可使用背光進一步提高閱讀舒適性。

　　安裝在不可拆卸扳手扭矩傳感器，它可以讓你測量一個大的扭矩

　　范圍。理想的檢查螺栓，工具，螺絲...在生產或質量與準確性。其先進的測量鏈使其能夠使用 1，000 赫茲的采樣率，分辨率為 1/10，000 FS，總誤差小于 0.5% FS。

　　許多其他函數都完成了儀表

　　的可能性：

　　設置點功能可用于執行 PASS / 失敗測試：顯示屏上顯示一個符號。

　　完全可編程的 RS232 輸出將數據發送到 PC

　　特征：

　　順時針和逆時針靜態扭矩測量

　　標準方形驅動器

　　可用 3 個容量：15Nm、60Nm 和 150Nm

　　交付校準證書

　　操作原理：

　　扭矩扳手傳感器應與旋轉軸一致

　　在扭矩傳感器手柄上用緩慢、光滑和均勻的轉彎(順時針逆時針)施加扭矩。

　　實時顯示顯示的應用扭矩的原始數據

　　要么使用RSIC軟件按需將記憶數據傳輸到計算機，要么將設備與計算機連接到計算機，以便持續獲取數據

　　提供：

　　中心易用儀表

　　扭矩扳手傳感器(不可拆卸)

　　交流適配器/充電器

　　校準證書

　　技術說明：

　　3/8" 方形驅動器，容量為 15Nm 和 60Nm

　　1/2" 方形驅動器，容量為 150Nm

　　應用程序：擰開擰開擰緊固件、在線非旋轉部件扭矩測量、汽車和航空航天應用。扭矩扳手計用于任何您需要精確組裝或維護的地方。

　　在設計和制造行業，扭矩 tesing 是一項重大挑戰，并成為定義、分析和驗證的相關測量方法：

　　安裝規格 / 夾緊

　　產品特點，如電機，發電機，風力渦輪機。

　　扳手或螺絲刀等工具的精度

　　因此，測量扭矩可以量化物理屬性上的機械旋轉動作，在 Nm、lb.in、ozin 甚至 g.cm 中表達。此測量可以在順時針和逆時針?lè )较蜻M(jìn)行。

　　以下是一些需要扭矩測量的典型應用程序，這些應用通常使用扭矩量表執行：

　　測量螺絲連接的扭矩(摩擦，斷裂。)

　　測量擰開瓶蓋的扭矩 (水， 香水)， 圓環。

　　測量電鉆的起始扭矩

　　電機軸上的扭矩測量

　　測量滑輪上的傳輸扭矩

　　測量攪拌機的扭矩和旋轉角度

　　扭矩測量可以通過兩種方式進行：一種是靜態扭矩傳感器，用于測量需要少于一次轉動的傳感器，另一種是用于測量旋轉驅動系統的旋轉扭矩傳感器。

　　什么是靜態扭矩傳感器?

　　靜態扭矩傳感器由靜態/非移動組件組成，并與系統配合測量旋轉扭矩。

　　靜態扭矩傳感器在尺寸、形狀和容量方面具有廣泛的選擇性，因此很容易適應各種應用。我們提供寬扭矩測試范圍，范圍從 0.12Nm 到 1000Nm。

　　在使用靜態扭矩傳感器之前，需要記住哪些重要事項?

　　大多數靜態傳感器不是用來吸收軸向力的，因此強烈建議在設計測量系統設置時控制傳感器的擬合方式。此外，為了保證精確和可重復的扭矩測量，確保垂直施加旋轉力非常重要。

　　什么是旋轉扭矩傳感器?

　　與靜態傳感器不同，旋轉扭矩傳感器由驅動、旋轉元件(通常是軸)組成，因此非常適合專為連續旋轉而設計的

　　系統。設置必須與制動系統關聯。

　　它們非常適合各種應用，例如在電動螺絲刀上測量起始扭矩或測量電機軸上的扭矩。我們的旋轉扭矩傳感器范圍滿足所有這些應用。它們可以通過 USB、RS232 或 TTL 輸出與您的生產設備連接。

　　在使用旋轉扭矩傳感器之前，需要記住哪些重要事項?

　　確保旋轉元件 (RPM) 每分鐘的行駛速度與傳感器規格兼容。此外，為了確保測量的精確性，整個系統的靜態傳感器對齊必須非常完美。因此，強烈建議使用耦合來補償旋轉軸之間的任何潛在的軸向、徑向或角錯位。

　　如果我們需要更多的數據?

　　旋轉扭矩傳感器可能與旋轉編碼器相關聯，從而測量扭矩和旋轉

　　角度。然后在兩個通道扭矩計上同時收集和顯示扭矩和角度數據。通常需要這種類型的扭矩測量的應用程序是系統，如攪拌機或無休止的旋轉旋鈕。為了滿足同時收集兩個數據通道的這些需求，ANDILOG 提供了中心觸摸雙通道

　　最后，有些應用程序需要一個定義和恒定的速度。為了滿足這一需求，我們開發了電動旋轉扭矩計，稱為托克頭驅動儀，它以可控的速度測量扭矩和角度。這提供了不依賴于測量

　　速度變化的可重復結果 應用程序示例：

　　擰/ 擰開螺母和螺絲

　　測量組件，如編碼器，開關...等

　　汽車/飛機儀表板上的機械部件
