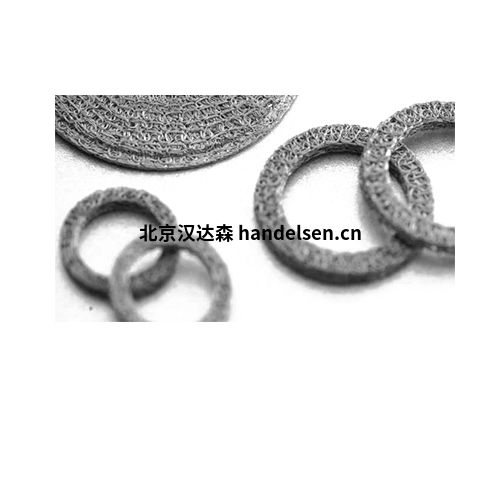

Holland shielding針織金屬絲網墊片 1200



Holland shielding用于屏蔽低頻的通用 EMC 墊片



Holland shielding-1200 系列的編織金屬絲網 EMI/RFI 屏蔽墊圈由一層編織的導電金屬線組成，該金屬線連接到低閉合力橡膠或彈性體芯上。對于 EMP 或高溫等重型應用，可提供全金屬版本。有時，金屬針織 EMI/RFI 墊圈與環境密封相結合以提供 IP 等級，具體取決于所使用的材料。







Holland shielding針織金屬絲網墊片為包括 EMP 在內的磁場和電場中的高屏蔽性能應用提供了一種具有成本效益的解決方案。墊圈可以完全由針織金屬網制成，也可以由彈性體芯上的針織金屬網制成，允許壓縮后恢復。







針織金屬絲網墊片與 Amucor 屏蔽



Amucor 屏蔽接觸點



Amucor shieldmetal 針織墊片接觸點的接觸點



編織網墊片的接觸點







Holland shielding好處：







低頻的高衰減（低頻磁屏蔽）



適合在極端條件下使用（軍事應用），耐磨，不易腐蝕，抗張力腐蝕的各種導電材料，卷長 1 至 1000 米（取決于墊圈的寬度和高度）



所需工具：剪刀一把，選項（應要求提供），按指定尺寸定制，可提供阻燃芯，提供導電自粘膠，可提供耐化學腐蝕的橡膠，如 EPDM



硅膠海綿，可承受高達 220 °C 的高溫，切成準確的長度作為現成的框架，針織絲網墊片槽，針織金屬絲網 EMI/RFI 墊片在凹槽金屬針織墊片中，帶水封，針織金屬絲網EMI/RFI墊片結合水封金屬針織墊片水封，針織金屬絲網EMI/RFI墊片結合水封







Holland shielding技術規格：











直徑0.11mm 最常用的材料。



對腐蝕不敏感，電偶標度為中性。



鋁



AMS 4187



BS 1475 5056A



合金 5056



直徑 0.13mm 在某些情況下用于鋁制外殼。



如有必要，鋁可以鍍上一層鋁鉻 1200。



T.C.S.



鋼芯 (57%)



覆銅 (40%)



鍍錫 (3%)



直徑 0.11 毫米 優異的磁性能和電性能，因為鐵合金被銅覆蓋。



外部鍍錫以防止腐蝕。



不銹鋼



AISI 304



直徑0.13mm 屏蔽性能堪比鋁的最強材料。高度耐磨。



帶水封/IP se







Holland shielding-針織金屬絲網墊片型號：







Holland shielding-1200-N-N-R-1.6 4.8 x 3.2 9.5 x 6.4-N-N



Holland shielding-1200-F-M-T-2.4 6.4 11.1-S-A



Holland shielding-1200-O-T-S-3.2 6.4 x 3.2 11.1 x 8.0-S-AS



Holland shielding-1200-C-S-T-1.6 x 9.5 3.2 x 12.7 6.4 x 15.9-S-AS



Holland shielding-1200-S-N-R-1.6 x 12.7 3.2 x 15.9 6.4 x 19.1-N-A



Holland shielding-1200-SF-M-T-1.6 x 9.5 3.2 x 15.9 6.4 x 12.7 9.4 x 25.4-S-AS



Holland shielding-1200-H-M-T-3.2 x 1.6 9.5 x 3.2 19.1 x 12.7-N-AS



Holland shielding-1200-E-T-S-4.8 x 4.8 15 x 6 25 x 6-S-A



Holland shielding-1200-F-T-S-6.4 x 1.6 15 x 8 25 x 8-S-N



Holland shielding-1200-C-T-R-6.4 x 3.2 15 x 12 25 x 12-S-AS
