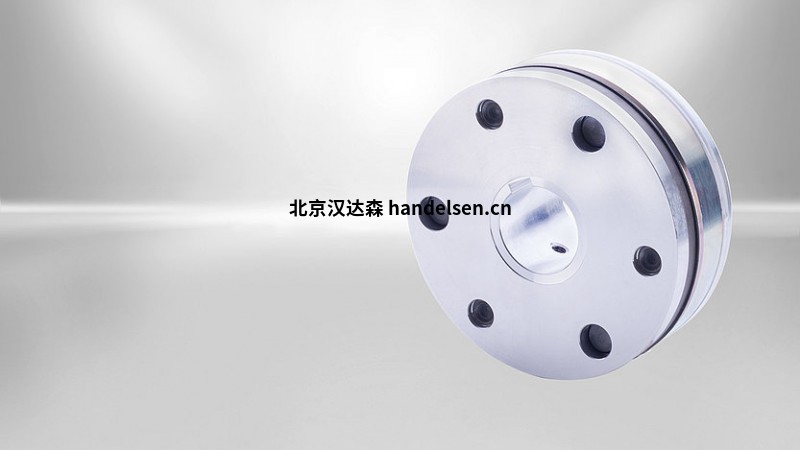

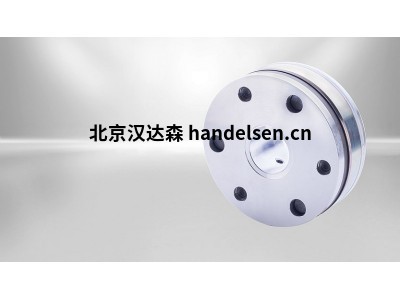

KENDRION 永磁制動器PM系列產品介紹
薛鈞
QQ：259698043
手機：18510057390
電話：010-64714988-217
傳真：010-64714988-668
郵件：tk7@handelsen.cn |
 |
 |
PM系列包括永磁制動器，其中制動力由永磁磁場產生。
因此，制動器在斷電條件下工作，并滿足以下功能：保持，定位和緊急停止。
制動力的中和作用力由抵消電場影響，即使在斷電的情況下也能提供高度的安全性。
永磁制動器的特點是在任何位置都能安全、無殘余力矩地提升，并且制動扭矩的傳遞無間隙。
技術細節：
額定扭矩范圍：2，2 牛米 - 120 牛米
電壓：直流 24 V
防護等級：IP 00
溫度范圍：-5 °C 雙 +120 °C
KENDRION部分型號：
KUHNKE Zylinder
KLMU22Z248
GL70A2
Zeichnungsnumrner: 41 90309A00
KLMU22z248
KLMS30 Z/44 88B
OLV554001A00
工作原理：
永磁單面制動器設計用于干式運行。
利用永磁場產生的力來產生制動效果。
為了中和制動作用，永磁體的磁通量被替代電磁場（電磁釋放系統）抵消。
電樞和法蘭輪轂之間的零間隙連接確保了制動扭矩到機器軸（例如電機軸）的零間隙傳輸，并以零殘余扭矩可靠地釋放永磁單面制動器。
由于這些特性，永磁單面制動器是伺服電機應用的理想選擇。
產品功能：
-無扭轉間隙的扭矩傳輸
-任何安裝位置的殘余扭矩均為零
-環境溫度 -5°C 至 +120°C
-電樞的無磨損軸向運動
制動設計：
牢固安裝的現場線圈安裝在永磁單面制動器的外圈和內圈之間。
連接制動圓周上的磁場線圈出口所需的飛線。
安裝在外圈和內圈法蘭之間的軸向方向的永磁體產生產生制動動作所需的磁場。
電樞通過節段彈簧和鉚釘緊固件與法蘭輪轂連接，以建立軸向可移動、抗扭和無摩擦的連接。
這確保了水平或垂直制動操作期間的零殘余扭矩。
永磁單面制動器的電樞和外圈之間的額定氣隙"s"在制動器安裝過程中進行調整（例如，通過安裝公差）。
法蘭輪轂連接到機器軸（例如電機軸）上，從而實現抗扭和軸向固定連接。
永磁場吸引并拉動與外圈或內圈摩擦接觸的電樞，產生制動作用。
當直流電壓施加到永磁單面制動器的磁場線圈上時，交替的電磁場抵消永磁場施加在電樞上的力，從而釋放制動器。
除了節段彈簧施加的最小力外，要制動的軸不會(huì )暴露于任何其他軸向力。
