Johnson Pump 原產地進口SV/SVS系列 - 蝶閥介紹

產品類型：

閥門/蝶閥

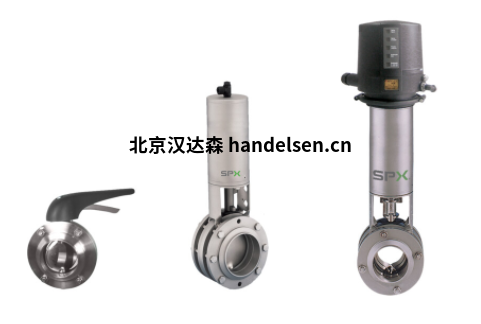

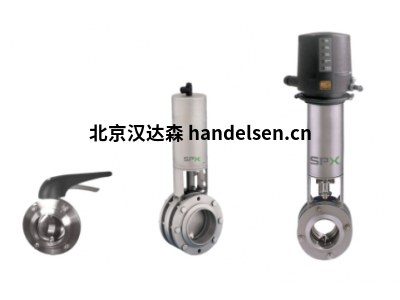

SPX FLOW 的 DELTA 蝶閥是截止閥，可以手動或氣動驅動。閥門非常堅固可靠，節省空間的設計使其成為幾乎所有應用的理想選擇 - 一種非常易于安裝和維修的柔性閥門。



優勢：

①產品通道光滑，特殊密封確保徹底清潔。

②獨特的金屬擋塊可防止閥門法蘭過度擰緊，并保護閥門密封件免受機械過應力的影響，從而延長密封壽命。

③一個執行器覆蓋 1" （25 mm） - 4" （100 mm） 的所有直徑。

④制動盤樞軸上的滑動軸承提高了運行可靠性。

⑤打開/關閉位置的視覺指示。

⑥SVS1F 中間法蘭設計允許簡單拆卸和輕松檢修長管路或固定管道中的閥門。

⑦符合 ATEX 標準的型號

⑧采用電動氣動控制（流量控制）設計，帶 Bürkert 定位器

Johnson Pump部分型號：

Johnson Pump F95B-3000;33M3/H

Johnson Pump 0.3454.002;DC24V

Johnson Pump FREF-50-125 W MOTOR

Johnson Pump TLP0040

Johnson Pump TLP0100



SV1 閥的選型包括 DN 25 DN 150、1 4。

SVS1F 閥門的尺寸范圍為 DN 25 至 DN 250，外徑 1" – 6"，外徑 2"- 6" Sch5

工作原理：

蝶閥在加工管路內使用，可以處于兩種狀態。開放狀態允許流動，關閉狀態關閉管路中的流量。閥門通過轉動圓盤90°來打開和關閉，可以使用氣動執行器手動或遠程執行。氣動執行器通過壓縮空氣打開圓盤，并通過彈簧力關閉圓盤。



壓力等級：

·工作壓力：最大管路和控制氣壓 145 psi （10 bar）

溫度額定值：

·EPDM， 高伯 - 135°C （275ºF）， 短時間 - 284ºF （140ºC）

·VMQ - 212ºF （100ºC）

·FPM（不用于熱水）- 212ºF （100ºC）
