VEGA導波雷達VEGAFLEX系列

VEGAFLEX：使用導波雷達（GWR）測量液位和接口

在使用導波雷達進行物位測量時，微波脈沖沿著電纜或棒狀探頭傳導，并被產品表面反射。TDR傳感器的測量探頭確保信號不受干擾地到達介質。液體中的液體、散裝固體和分離層（界面）通常用這種測量技術進行測量。

TDR 傳感器能夠可靠地測量，盡管存在以下情況：

蒸汽

壓力和溫度波動

灰塵和噪音

積聚和冷凝



產品功能：

導波雷達傳感器進行液位測量過程

無論GWR變送器是測量液體還是固體，集中的雷達脈沖都會(huì )從傳感器沿著金屬探頭（棒，電纜或同軸探頭）傳播，接觸產品并返回傳感器。

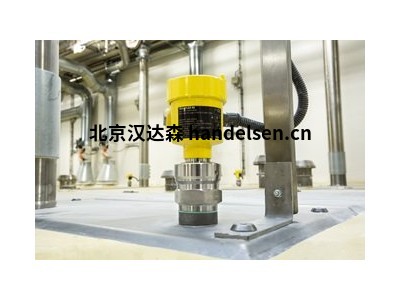

 導波雷達技術在設置和操作方面與空中雷達相似。GWR設備通常安裝在罐的頂部，帶有探頭（通常稱為波導），延伸到罐內并與內部的產品接觸。傳感器向探頭發送一個集中的雷達脈沖，該脈沖擊中產品并將探頭反射回傳感器。然后，集成到傳感器中的電子設備使用脈沖的行程時間來計算距離。該距離與液位測量值相關。


導波傳感器是時域反射測量（TDR）的一個例子。TDR傳感器測量沿導體的反射 - 在這種情況下，探頭傳導雷達脈沖。



導波雷達優勢

設置簡單安全，使調試和改造幾乎毫不費力。除液位外，制導雷達傳感器還可以測量液體分離層的界面。這稱為接口測量。

導波雷達儀器的一個主要優點是它們在存在泡沫的應用中具有出色的

性能。高濃度的雷達脈沖通過泡沫提供非常精確的連續讀數。其他物位測量技術在此類困難的應用中性能不一致或完全失敗。導波雷達傳感器也是靜止管或旁路系統中物位測量的最佳方法。



產品應用：

導波雷達用途廣泛，幾乎在每個工業領域都可以找到。無論是在瀝青或液化氣中，在儲存容器或立管中，在計量罐中還是在罐區中，導波雷達都能以極高的可靠性和準確性測量液體的液位或界面（分離層）。

GWR 液位傳感器用于散裝固體應用，用于測量從水泥到谷物的所有物體。測量原理不受填充循環期間粉塵猖獗的影響，不受極端溫度變化的影響。
