德國 Phytron 步進電機 VSS / VSH系列 扭矩 3.4 mNm 到 13 Nm

郭浪 QQ：2853369882   手機：18518269212 電話：010-64714988-196 傳真：010-84786709-667 郵件：sales16@handelsen.cn

Phytron ESS/ESH系列

Phytron ZSS系列

Phytron phy BASIC系列

Phytron ZSH系列

Phytron VSS / VSH系列

Phytron PHY SPACE系列

產品介紹

Phytron ZSS 步進電機

高精度步進電機。優化的幾何形狀和磁化，以實現平穩運行

Phytron ZSS 步進電機（19 - 56 毫米）提供高精度和平穩運行。ZSS電機具有多達 102.400 個可接近的位置（200步進電機，以微步進模式驅動，具有 1/512 步進分辨率和編碼器），可為您的應用提供高精度定位功能。

基于其幾何形狀，ZSS 系列具有平穩的低共振運行性能。受益于低噪音、典型的平穩運行和由此產生的最佳結果，特別是對于光學高精度應用。

技術細節

用于單極或雙極控制模式的兩相混合式步進電機

保持扭矩從 3.8 到 700 mNm

尺寸 ZSS 19 至 56 毫米

每個尺寸最多 3 種電機類型和 3 個標準繞組

標準步數/轉：200，步距角：1.8°

取決于電機尺寸的特殊步數

最低防護模式：IP40

允許的環境溫度：-30 °C 至 +80 °C

可選：齒輪、電機制動器、編碼器、第二軸、散熱片、聯軸器等。

可用型號

尺寸、步數、繞組：參見數據表中的表格

自由線端或保護蓋、散熱器、第二軸

齒輪、電機制動器、編碼器

Phytron phy BASIC 電機

高精度、高扭矩、運行平穩

我們的電機系列phy BASIC結合了價格優化設計的優點和出色的操作特性。

這使得phy BASIC電機特別適用于制造行業的標準應用。良好的運行性能、高扭矩和扎實的工藝使phy BASIC成為 IP 40 環境中快速精確定位任務的絕佳選擇。

技術細節

兩相步進電機

保持扭矩從 50 mNm 到 7.2 Nm

邊緣尺寸從 20 到 86 毫米

步數（標準） 200

1.8° 步進電機的步進精度為 5 %

工作電壓phy BASIC 20,28,42 (NEMA 8, 11, 17): 36 to 48 V DC

phy BASIC 56, 86 (NEMA 23, 34): 72 V DC

標準連接：4 引線并聯

防護等級 IP 40

絕緣等級 B，130 °C

絕緣電阻 100 MΩ

包含配套連接器的電纜

選項：

齒輪

后軸

Phytron ZSH 步進電機

與 ZSS 一樣，ZSH 步進電機在每個動作中都設置了強大的口音。他們將 ZSS 電機的直徑擴大到 57 至 107 毫米。

技術細節

用于單極或雙極控制模式的 2 相混合式步進電機

保持扭矩從 0.45 到 17 Nm

直徑 ZSH：57 至 107

NEMA 兼容

步數/轉：200，步距角：1.8°

最低保護模式：IP54、IP68 根據要求

允許的表面溫度：-30 °C 至 +80 °C

（短時間可達 100 °C）

可用型號：

尺寸和繞組：參見數據表中的表格

自由線端或接線盒

雙軸

齒輪

馬達剎車

編碼器

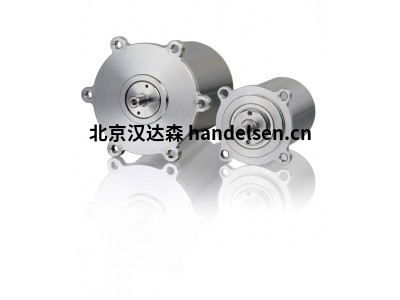

Phytron VSS / VSH 步進電機

優勢：在極端條件下執行的解決方案

Phytron 的 VSS / VSH 步進電機是 30 多年空間技術經驗的結晶。專門設計的兩相混合式步進電機可用于高達 10 -11 hPa 的真空環境。它們是特殊環境的最佳選擇，例如深度和高溫或極端輻射強度。

技術細節

用于在真空或空間中運行或用于低溫應用的步進電機

高沖擊和振動載荷

真空度高達 10 -11 hPa

溫度范圍取決于應用

抗輻射能力高達 10 6 J/kg

保持扭矩從 3.4 mNm 到 13 Nm

直徑 19 至 125 毫米

每轉完整步數：200 (1.8°)

排氣孔以避免殘留氣體

可選的：

VGPL 行星/諧波傳動齒輪

熱敏元件型 KTC/Pt100 電阻傳感器

解析器

雙軸

定制結構：

在惡劣環境中運行，兼容潔凈室，帶主軸的電機

用于減輕重量和抗振性的集成電機齒輪類型 - 鈦外殼或空間應用

減少磁發射

Phytron PHY SPACE 步進電機

該PHY SPACE 步進電機系列是30年以上的空間遺產和空間超過1000 Phytron電機的結果。所述PHY SPACE內置抵抗振動，輻射和高溫。由于采用符合 ECSS 的材料，phy SPACE 滿足超高真空使用的高要求，

同時提供最佳的功耗、散熱、雜散磁通量、高精度定位、長壽命和極端堅固性。

技術細節

兩相混合步進電機

保持扭矩從 3.1 到 420 mNm

直徑從 20 到 57 毫米

每轉 200 步

1.8° 精度 5 %

專為沖擊和振動負載而設計

4 導聯平行

預脫氣

K元素集成

-40 °C 至 +120 °C

高達 +200 °C 的繞組溫度（短期）

抗輻射能力高達 10 6 J/kg

排氣溫度高達 200 °C（組件）

除氣率：TML <1 %，CVCM <0.1 % 或更好（<125 °C）

升級選項：

升級“輕量級”：外殼和軸由鈦制成

升級“抗輻射”：由于特殊材料，抗輻射能力高達 10 6 J/kg

升級“空間測試”：振動測試、沖擊、熱循環

?

關于Phytron

Phytron 于 1947 年在這些價值觀的基礎上成立，至今仍保留著這些價值觀。我們的員工定期參加進一步的培訓課程，并從各級管理人員的公開交流中受益。因此, Phytron 取得了穩步的成功，并被評為“TopJob”公司。

對完美的不斷追求與數十年的經驗相結合，使 Phytron 成為極端環境條件自動化解決方案領域高科技設備的領先供應商之一。除了帶有可選齒輪和反饋系統的高精度步進電機和線性執行器外，Phytron 還提供廣泛的電力電子設備和控制裝置，
