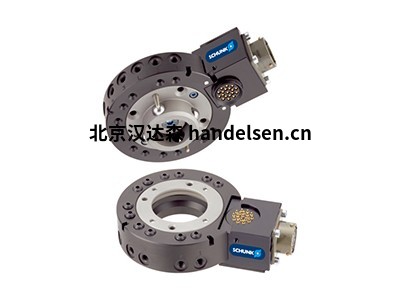

雄克機器人快速換刀側
仲宇
QQ:3254435935
手機:13002495941
電話:010-64714988-225
傳真:010-64714988-668
郵件:tk9@handelsen.cn |
 |
 |
名稱。雄克機器人快速更換工具側
型號。SWA-020-000-000
品牌。雄克
原產地。德國 雄克公司
雄克 SCHUNK公司成立于1945年,從僅以材料加工為主的車削車間,經過74年的奮斗和發展,雄克終于成為世界上最大的靜壓膨脹夾持系統制造商和世界上最大的卡爪生產商,其自動抓取機構的開發和生產始終位于歐洲和世界同行業的前列。如今,雄克在德國和美國擁有四個生產基地,在英國、法國、瑞士、奧地利、瑞典、比利時、荷蘭和意大利設有子公司,并在包括中國在內的40多個國家設有代理機構。雄克產品包括:模塊、卡盤、卡爪、刀架、中心架、刀架和心軸、氣缸、傳感器、碳刷、雄克應用領域:機械和自動化。雄克公司的產品主要用于機械和自動化領域,有數千種不同的尺寸可供選擇
I. 雄克SCHUNK機器人快速換刀側SWA-020-000-000產品介紹。
1、雄克SCHUNK機器人快速換刀側SWA-020-000-000產品簡要說明如下。
①快換系統SWS,尺寸:020,快換工具側,氣動的
②流體通道的數量。12
③最大的總負荷。25公斤
2、雄克 SCHUNK機器人快速更換工具側SWA-020-000-000產品有哪些特點和亮點。
①自動更換末端執行器(如機器人、托盤、真空抓取系統、氣動或電動工具和焊槍等),使您的機器人更加靈活??焖俑鼡Q系統(SWS)由一個快速更換主機(SWK)和一個快速更換法蘭(SWA)組成。SWK安裝在機器人上,并與安裝在工具上的SWA連接。采用專利設計的氣動鎖定活塞,確保安全連接。一旦連接,電源將通過電氣通道自動提供給機器人末端工具。
鎖定裝置傳感器監測:可選,用于鎖定狀態下的可靠過程監測。
③外殼。采用高強度鋁合金,使其重量大大減輕。
④驅動裝置:氣動,效率高,易操作。
⑤鎖緊機構:無負荷鎖緊和解鎖,確保鎖緊狀態下的故障安全。
⑥空氣通道。由于與外殼一體化,沒有干擾外形。也適用于真空。
3、雄克 SCHUNK機器人快速換刀側SWA-020-000-000產品技術參數和規格等信息見下表。
ID技術參數302323值
建議搬運重量[kg] 25
扭矩Mx最大。[Nm] 169.5
扭矩 My max. [Nm] 169.5
最大扭矩Mz [Nm] 220
夾緊力 [N] 2300
重復精度[毫米] 0.015
重量[公斤] 0.32
鎖定時最大距離[mm] 3
空氣通道的空氣連接螺紋 12x M5
最大允許的XY軸偏移[mm] ± 1
最大允許的角度偏差[°] ± 2
最低環境溫度 [°C] 5
最高環境溫度 [°C] 60
最小工作壓力 [bar] 4.5
最大工作壓力[巴] 6.9
直徑D [mm] 90
高度Z [mm] 23.7
螺釘連接圖K
注意:請注意,替換的主機(ZK)和替換的適配器(ZA)的高度是不同的。算術上的總和代表所連接的快換系統的總高度。
4、雄克 SCHUNK機器人快換工具側SWA-020-000-000產品系列總說明。
① 惡劣的環境條件。請注意:在惡劣的環境條件下使用(如冷卻液區、鑄造和研磨粉塵)可能會(huì )大大縮短設備的使用壽命,我們將不承擔任何保修責任。然而,在大多數情況下,我們可以找到一個解決方案。如需幫助,請聯系我們深圳華聯集團。
②搬運重量:是指連接到法蘭盤上的負載的總重量。在設計時,應注意允許的力和力矩。請注意,超過推薦的搬運重量會(huì )縮短使用壽命。
③起動。用符合ISO 8573-1:2010[7:4:4]的過濾壓縮空氣進行氣動。
④工作原理?;钊麕?dòng)定位鋼球實現鎖緊。
⑤能量傳遞:根據裝置的大小,通過連接模塊實現靈活性。
⑥外殼。外殼采用高強度硬化涂層鋁合金,所有功能部件均采用硬化鋼。
⑦標準配備范圍:操作和維護說明、制造商聲明。
⑧保修期:24個月。
