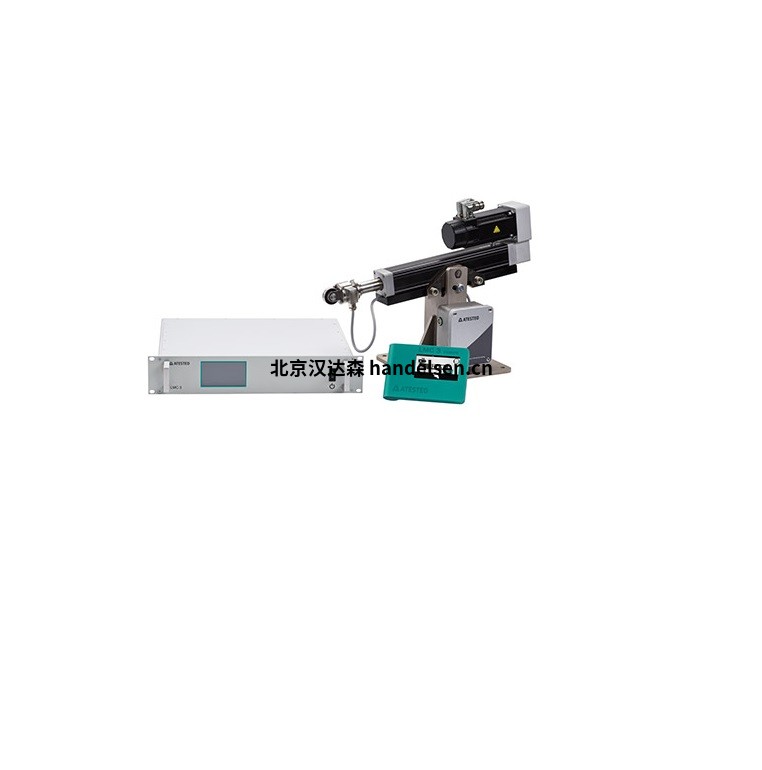

ATESTEO線性運動控制執行器LMC3

ATESTEO線性運動控制執行器LMC3

    ATESTEO是汽車行業和汽車供應行業領先的傳動系統測試專家。ATESTEO 在全球擁有 150 多個先進的測試臺、我們自己的測試軟件和高素質的員工，可提供可靠、有效和獨立的傳動系統測試結果。憑借我們30多年的經驗和豐富的專業知識，我們始終專注于以客戶為導向，靈活的動力傳動系測試。ATESTEO以較短的反應和設置時間靈活地為客戶提供支持。為了滿足對經過驗證的測試要求，以及新動力總成的測試要求，硬件，軟件和專有技術始終是最先進的。這就是ATESTEO作為擁有新流程的獨立傳動系統測試合作伙伴，如何通過有效結果保證大的保證。



  ATESTEO 執行器系列線性運動控制（LMC）可處理車輛和傳動系試驗臺上全自動線性運動過程的所有功能任務。該系統有兩種型號：作為離合器執行裝置KBE用于操作車輛離合器踏板，加上節氣門執行器TPC，以及作為自動變速器變速器上的自動變速器換檔裝置，用于操作自動變速器上的選擇器杠桿。



ATESTEO  KBE 離合器執行器 — 特點

適用于任何動動力高達 500 N 的離合器系統

通過CAN總線或模擬輸入與更高級別的自動化系統通信

高控制速度

高精度路徑測量裝置，分辨率< 0.05 mm

通過批量生產的離合器踏板進行集成

帶滾珠軸承的壓力滾子允許與任何踏板幾何形狀集成

旋轉驅動單元和穩定的安裝板可輕松適應試驗臺

遙控

耐用的工業直線導軌，帶微控制器控制的伺服放大器

可選氣候耐受性 -30°C



ATESTEO LMC3線性運動控制執行器特點：

高動態無刷伺服電機

耐用的工業直線導軌，帶微控制器控制的伺服放大器

高精度行程測量裝置;分辨率 < 0.05 mm

高控制速度

可旋轉驅動單元和穩定的安裝板可在試驗臺上輕松調節

帶滾珠軸承的壓力滾子允許連接到任何踏板幾何形狀 （KBE/TPC）

適用于所有標準換檔電纜 （AGS）



KBE3離合器激活裝置（離合器執行器）

執行器 KBE3 可在測試臺上自動執行離合器過程。此外，KBE3 執行器還可以使用力測量裝置測量離合器特性曲線。為了操作離合器踏板，KBE執行器配備了帶滾珠軸承的壓力滾子。通過調整抗扭腳的角度，執行器可以根據各種安裝情況進行調整。通過可選的稱重傳感器捕獲踏板的力。借助附加的電機制動器，KBE 即使在沒有電流的條件下，也可以將踏板牢固地固定在離開的位置。



ATESTEO KBE 離合器執行器

力和路徑的參數化和監控

在發生錯誤時可以配置特殊位置

直觀的操作與純文本菜單



ATESTEO KBE 離合器執行器

線性推力統計/功率：700/1，700 N

力測量范圍：2，000 N

速度：1，300毫米/秒

位置精度：±0.1毫米

機械行程范圍：200 mm

重量： 25 公斤





ATESTEO KBE

ATESTEO TPC
