Ansaldo(Nidec )Avtron HS45增量旋轉正交編碼器適用于任何安裝應用

Ansaldo(Nidec )  Avtron HS45編碼器

電磁耐久性，全球兼容性

沒有易碎的光學元件，沒有玻璃盤

所有電子產品均已完全封裝/封裝

鑄鋁重型外殼

3-5X重載軸承

與電機軸電流絕緣

不受電動機和制動器的電磁干擾的影響

機械超速開關選件

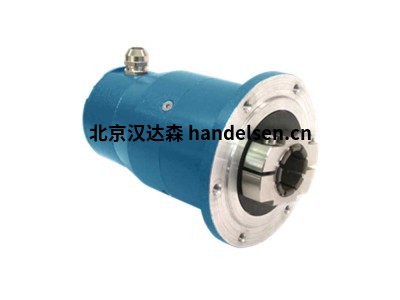

Ansaldo(Nidec ) Avtron HS45 EU-SMART編碼器是磁性，空心軸，重型編碼器（增量旋轉正交編碼器），適用于任何安裝應用，包括NEMA電動機（包括GE，Marathon，US電動機）和歐式電動機，例如ABB和Siemens。也可提供：適合歐洲B法蘭（85毫米）的AV45實心軸編碼器，支腳安裝應用和重型AV685編碼器。



Ansaldo(Nidec ) HS45提供夾具式和（后）中心螺栓安裝選項。夾緊式適合5/8“至1 1/8” [16mm-30mm]的軸；中心螺栓安裝可用于16毫米（直形）和17毫米（圓錐/錐度軸）。夾鉗式安裝利用方便的現場更換定徑套筒，并提供軸電流隔離。中心螺栓樣式采用絕緣陶瓷球軸承，以防止軸電流損壞。



Ansaldo(Nidec ) HS45設計用于在極端溫度，水，油和污垢不斷暴露的惡劣環境中使用。其具有通用5-24V電源的大功率輸出電路得到了全面保護，以防電涌和接線錯誤。板載診斷程序會(huì )在信號質量問題導致機器停機之前警告所有信號質量問題。

Ansaldo(Nidec )參數：

工作功率：電壓：5-24VDC；100mA，空載

輸出格式：帶標記（A，/ A，B，/ B，Z，/ Z）的A Quad B

第二隔離輸出：可選

頻率范圍：0至165 KHz

最大瞬時電流輸出：3000mA *

PPR：8 -5000

速度：最大5000 RPM 標準速度，有關更高速度，請咨詢工廠

外殼：IP65

電子產品：完全密封，IP67 *

溫度：-40°至+ 100°C *

振動：18Gs

沖擊：100Gs

化學物質：聚氨酯搪瓷漆可防止鹽霧，弱酸和基地。

Ansaldo(Nidec )優勢：

直接替代Hubner HOG8、9、10，Leine＆Linde 861、862、865等

適用于美國電機，其軸從5/8“到1 1/8”

適用于帶有16mm直線和17mm錐形軸中心螺栓系統的歐洲電機

全面保護，防止接線錯誤和短路，浪涌和反向電壓

大功率輸出，可延長電纜長度

診斷LED和警報輸出觸點選項

雙隔離輸出選項（根據需要混合和匹配PPR）
