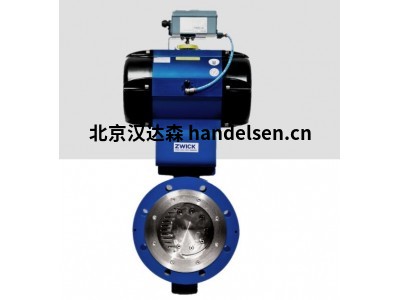

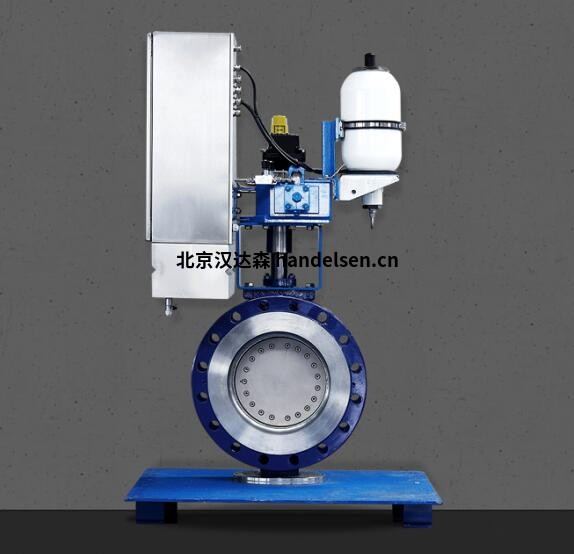

Zwick Armaturen控制閥TRI-SHARK系列適用各種液體

Zwick制造的閥門滿足高要求。服務范圍包括 TRI-CON系列的金屬密封蝶閥、TRI-CHECK系列的止回閥、TRI-BLOCK 系列的雙塊和排氣版本，以及帶有專門設計的Sharktooth tri-SHARK 附件的控制閥。

      Zwick Armaturen控制閥TRI-SHARK系列的設計最大限度地減少了在液體介質的情況下，發生的潛在空化。

在氣體和蒸汽介質的情況下，a實現了體積減小。此外，與標準蝶閥相比，動態扭矩顯著降低，從而使用更小，因此更便宜的驅動器可。由于三重偏心結構金屬密封可能取決于應用 100% 密封性可以實現。此外，是TRI-SHARK系列可雙向使用，首選關于控制屬性的流動方向，例如例如，對于提升閥不存在。 TRI-SHARK 系列具有幾乎等百分比的固有特性曲線并且，取決于版本，范圍為 100:1。在里面與標配的傳統控制閥相比可以有 50:1 的范圍TRI-SHARK 系列因此可以實現更大的控制范圍。

有了上面顯示的屬性，TRI-SHARK系列在廣泛的應用領域。根據版本，TRI-SHARK系列適??用于低至 -196 °C 或以下的低溫應用可以使用高達 +815°C 的高溫應用。TRI-SHARK系列用于最高 PN 250 / Class 1500 2 的低壓、中壓和高壓應用.

通過選擇合適的材料，



Zwick Armaturen控制閥TRI-SHARK系列應用：

各種液體、氣體和蒸氣介質（如氧氣、天然氣、水以及更多）可以使用。



Zwick Armaturen控制閥TRI-SHARK系列數據：

-DN 80 – DN 900， 3" 至 36"*

-等級 150 至 900，PN 10 至 PN 160

-鋼，不銹鋼和特殊合金

-金屬密封

-低溫 -196°C 至 +815°C

-根據泄漏率A在兩側擰緊

-符合 API 607 的防火安全

-更低的扭矩

-最佳控制精度

-重量輕

-壓 實 度

-運行成本低

-輕松更換鯊魚頭

-零泄漏

-可用于困難的應用領域

* = 可提供更大的公稱直徑



Zwick Armaturen其他系列

Zwick Armaturen TRI-CON

Zwick Armaturen TRI-CHECK

Zwick Armaturen TRI-BLOCK

Zwick Armaturen TRI-SHARK



Zwick Armaturen蝶閥TRI-CON系列





  Zwick Armaturen蝶閥TRI-CON系列三向偏心，金屬密封。

      Zwick Armaturen TRI-CON蝶閥包含一個 25° 密封錐，以確保順利開啟和關閉。這使得關閉過程不會(huì )壓縮帶閥座的不銹鋼石墨密封件具有完全相同的大小。結果：可持續密封，閥門壽命長，無泄漏。

靜態固定層狀密封TRI-CON 系列提供最寬的層狀密封“錐中錐”設計。這使得一定的避免顆粒損壞的靈活性程度補償并仍然緊緊關閉。自定心盤 - 軸無銷釘

Zwick TRI-CON 瓣的圓盤是自動定心的，即不需要像傳統的那樣固定三通偏心配件。也不會(huì )需要徑向密封，可防止在高溫下防止密封環



        TRI-CON 閥結合了獨特的第三偏置和25度的傾斜，消除了兩者之間的摩擦層壓密封圈和閥座。由此產生的凸輪動作允許不銹鋼和石墨層壓密封環，具有相應的 25 度傾斜表面，以坐入傾斜的 25 度車身座椅。結果：真正的錐中錐座和可靠的零泄漏性能。靜態保持層壓密封環/平墊圈TRI-CON 閥提供最寬的層壓密封環

今天的市場，通過真正的錐體座椅成為可能設計。這種不銹鋼和石墨的廣泛層壓當它靠在上面時提供一個寬容的密封表面線刻度或顆粒。自然多層壓轉化為多個密封面，實現零泄漏。自定心圓盤設計 - 沒有軸到圓盤的銷釘Zwick 的 TRI-CON 閥采用自定心盤鍵固定在軸上，而不是固定的。其他三偏心閥制造商將其圓盤永久固定或固定在軸上。適應軸的不同熱膨脹和碟片，其他廠家必須靠密封圈徑向壓縮。這使得他們的設計受到熱膨脹引起的堵塞。
