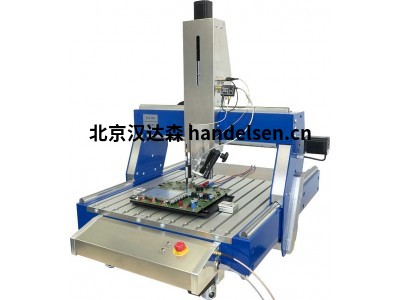

langer蘭格掃描儀FLS106

langer蘭格掃描儀FLS106

近場探針或現場源可以沿著總成上方的所有三個軸移動。

　　數字顯微鏡攝像機允許在測量對象上方進行光學定位控制。

　　包括的碰撞保護系統在探測器接觸測試中的設備時會(huì )停止其垂直移動。

　　使用SX、RF、XF或LF系列的近場探針的掃描儀，可以測量頻率范圍從100千赫到20GHz不等。

多氯聯苯掃描儀，3軸定位系統

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　簡短描述

　　FLS 106 PCB Langer 掃描儀是一種 3 軸定位系統，與近場探針配合使用，用于測量高達 20 GHz 的磁場或電子場，并通過脈沖場高達 200 mT 的 H 場源對正在測試的設備進行脈沖。

漢達森 祁佳強177*4453*6447

　　FLS 106 PCB掃描儀由芯片掃描儀軟件通過PC控制。該軟件同時允許從頻譜分析儀、圖形表示(2D 或 3D)、測量數據(CSV 數據文件)存儲和輸出中讀取測量值。FLS 106 多氯聯苯掃描儀可以通過旋轉單元升級為 4 軸定位系統。

　　交貨范圍

　　1倍FLS 106 多氯聯苯，3 軸定位系統

　　1倍CS 掃描儀、芯片掃描儀軟件 / USB

　　1倍Uh Dut 集， 蘭格掃描儀的通用支架

　　1倍SH 01， 蘭格掃描儀的探針支架

　　1倍DM-CAM，數字顯微鏡相機

　　1倍FLS 106 多氯聯苯 acc， 配件

　　1倍FLS 106 m， FLS 106 套用戶手冊

　　推薦產品

　　SX1 套裝、近場探針 1 GHz 至 10 GHz

　　XF 產品系列，近場探針 30 MHz 至 6 GHz

　　射頻產品系列，近場探針 30 MHz 至 3 GHz

　　LF 產品系列，近場探針 100 kHz 至 50 MHz

　　扶輪單位，扶輪股

　　PA 203 SMA，預裝器 100 kHz 至 3 GHz

　　PA 303 SMA， 預裝器 100 kHz 至 3 GHz

　　PA 306 SMA，預裝器 100 kHz 至 6 GHz

　　技術參數

　　供應電壓110 V / 230 V

　　接口美國布漢達森 祁佳強177*4453*6447

　　x， y， z 軸

　　最大穿越距離(400 x 600 x 120) 毫米

　　最小定位距離(20 x 20 x 20) μm

　　定位速度(20 x 25 x 10) mm/s

　　重量75公斤

　　尺寸 (L x W x H)(1030 x 775 x 900) 毫米

　　交付范圍詳情

　　FLS 106 多氯聯苯

　　3軸定位系統

　　FLS 106 3 軸定位系統用于在三個軸的現場探針附近移動，并在 DUT 上方旋轉近場探針。

　　CS掃描儀

　　芯片掃描儀軟件 / USB

　　ChipScan-Scanner 是一款評估軟件，旨在對組件的可靠采集、快速交互可視化和電磁兼容性 (EMC) 測量進行復雜分析。結合蘭格IC掃描儀和蘭格的ICR微生物之一，芯片掃描儀是...

　　Uh Dut 集

　　蘭格掃描儀通用支架

　　通用支架設計用于固定掃描儀上的電子組件。連續可調爪，這是固定與M3螺絲到UH DUT的孔，允許在通用支架上測試設備的靈活定位。

　　SH 01

　　蘭格掃描儀的探針支架

　　探針支架用于在蘭格EMV-Technik有限公司的現場探頭附近舉行。探針支架支持蘭格掃描儀的功能碰撞保護系統。探針支架連接到蘭格掃描儀的旋轉單元。

　　DM-CAM

　　數碼顯微鏡相機

　　數碼顯微鏡攝像頭是蘭格掃描儀的重要組成部分，便于將近場探針?lè )胖迷?DUT 上方。

　　FLS 106 多氯聯苯 acc

　　輔料 漢達森 祁佳強177*4453*6447
