瑞典AQ 超聲波控制器 工作溫度 0°C 至 50°C

產品介紹

超聲波控制器設計用于與空氣傳感器、液位開關或液位傳感器。隨著空氣傳感器，它可以連續監測是否存在

流動液體中的氣泡。使用液位開關，它可以監測容器內的四個液位。隨著液位傳感器它可以監測內部的準確液位一個容器。

■ 易于使用

超聲波控制器結構緊湊，易于安裝。它設計用于安裝在 DIN 導軌上。它是易于編程和校準使用三個按鈕和文本顯示。超聲波控制器有兩種不同的型號：不帶 Profibus 的 D72，帶 Pro fibus DP 的 DP72。

■ 可靠靈活

AQ 超聲波控制器可以控制兩個 Air傳感器或四個液位開關或兩個液位傳感器。它有四個繼電器輸出，一個 4-20mA 輸出和DP72 可以連接到 Profibus-DP。

■ 可用于多種方式

AQ超聲波控制器用于生化對可靠性和可靠性要求很高的行業無菌設計，但它也用于其他行業，如作為食物和過程工業。



技術數據

超聲波控制器 D72 / DP72：

重量 210 克

工作溫度 0°C 至 50°C

電源電壓 24V ± 3VDC

最大電流消耗 200 mA

繼電器 1-4 無電位觸點（斷電時打開）

最大負載：30V DC/AC 500mA

所有四個繼電器都連接到一個公共端（端子 3）

防護等級 IP20

環境濕度 0%-90%

測量頻率 1.1 - 2.2 MHz

平均輸出功率 10mW

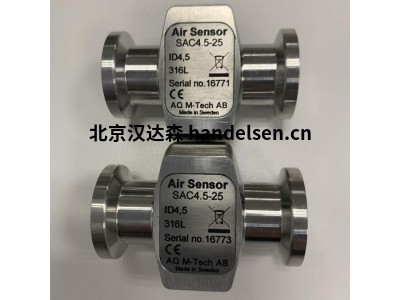

連接：空氣傳感器：2pcs FCP / FCS / SAC

液位開關：4個LS/RS

液位傳感器：2 個 LSF

DP72 也可以連接到 Profibus DP

Profibus DP 最大比特率 1500kbit/s

AQ 動態混合器采用強大的電機和無菌設計運行。它混合的液體是使用 AQ 電機控制器 MP72 進行監控?？諝赓|(zhì)量

電機控制器 MP72 通過 Profibus 控制攪拌機速度DP 或通過 4-20mA 輸入，它也通過 profi 總線 DP 進行通信。 AQ 電機控制器的更多信息

MP72 可在單獨的數據表中找到。

■ 設計

AQ 動態混音器結構緊湊，設計與藥學要求。所有接液部件均由耐酸 316L 鋼制成和 USP VI 類塑料和墊圈。 AQ 動態混合器可以是 CIP (Clean In Place)、AQ DynamicMixer 具有完全可追溯性，具有 2.1B 證書（墊片）

和 3.1B 證書（316 L 鋼）。連接是標準的三夾連接，這提供了良好的無菌性，并使其易于組裝和拆卸。攪拌葉輪是為最大限度地開發效率。它完全光滑并經過電拋光Ra 值 <0,4um (<15rA)。

■ 可調

AQ 動態混音器的速度可以設置為15-1000 轉。在所有速度下，攪拌機都非常安靜地運行。

■ 可靠靈活

AQ 動態混合器采用無刷構造電機和無齒輪箱，可提供較長的可靠運行時間。所有設置都可以通過界面輕松控制外部控制單元，AQ 電機控制器 MP72。



技術數據

動態混合器 DM50

重量：1.9公斤

工作溫度：0°C 至 50°C

最大工作壓力：0 至 3 bar g

額定電壓：24VDC

額定電流：臨時8A，長期4A

防護等級：IP56，符合 NEMA4X

環境濕度：0-90%

速度：15-1000轉

粘度：最大 4000 mPas

額定功率：105W

峰值扭矩：0,25Nm

材料：

電纜長度：2.5米

連接方式：TC - 三夾 50mm

連接到：AQ 電機控制器 MP72（單獨的數據表）

葉輪：316L電拋光Ra <0.4um（<15Ra）（接液部分）

混合器：316L 電拋光 Ra <0.4um (<15Ra)（接液部分）O 型圈和墊片 USP VI 級材料。

混合器：鋁（非接液部分）
