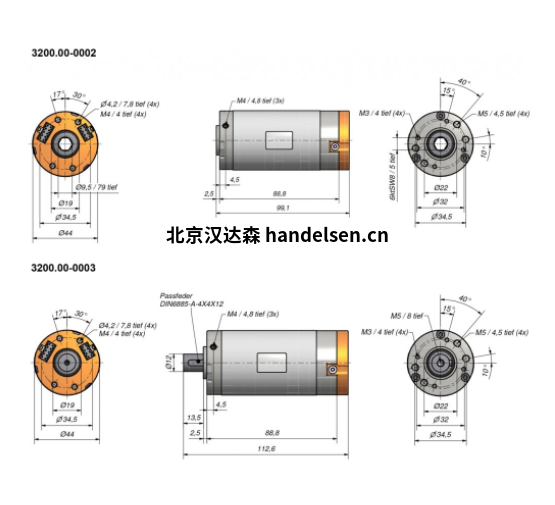

Ketterer BLDC 電機 3200 - T-Rex-I-44-89
描述
14 極 BLDC 電機，配備強大的釹磁鐵，配備兩個用于轉子位置檢測的模擬霍爾傳感器。電氣連接設計為插入式系統。需要額外的電力電子設備來操作電機。馬達的一個實施例配備有空心軸。因此，媒體線或其他線可以穿過電機，或者可以在兩側實現輸出。
特殊功能
專為高扭矩而設計
非常高的抗過載能力
非常適合作為無齒輪應用的直接驅動器或發電機
也可根據要求提供其他繞組
可針對特定工作點設計和制造發動機
技術數據
型號系列 3200.00-0002 3200.00-0003
電壓范圍 12V 至 48V 12V 至 48V
標稱電壓 36 伏 36 伏
額定電流 2.5A 2.5A
額定扭矩 0.55Nm 0.55Nm
額定速度 1,100 轉 1,100 轉
額定扭矩下的軸功率 65W 65W
最大效率 74% 74%
怠速 1,350 轉 1,350 轉
堵轉轉矩 2.1牛米 2.1牛米
Ketterer BLDC 電機 3206 - T-Rex-I-65-86
描述
14 極 BLDC 電機，配備強大的釹磁鐵，配備兩個用于轉子位置檢測的模擬霍爾傳感器。電氣連接設計為插入式系統。需要額外的電力電子設備來操作電機。電機軸可選地設計為空心軸或普通電機軸。0002 型配有螺母 Tr14x3 RH。這允許主軸被線性引導通過電機。
特殊功能
專為高扭矩而設計
非常高的抗過載能力
非常適合作為無齒輪應用的直接驅動器或發電機
也可根據要求提供其他繞組
可針對特定工作點設計和制造發動機
技術參數
模型系列 3206.00-0001 3206.00-0002
電壓范圍 12V 至 48V 12V 至 48V
標稱電壓 36 伏 36 伏
額定電流 4.5A 4.5A
額定扭矩 1.5牛米 1.5牛米
額定速度 900轉 900轉
額定扭矩下的軸功率 140W 140W
最大效率 89% 89%
怠速 1,050 轉 1,050 轉
堵轉轉矩 6.2牛米 6.2牛米
主軸螺母 Tr14x3 RH -
在標稱點進給 45毫米/秒 -
進給力 1,000N -

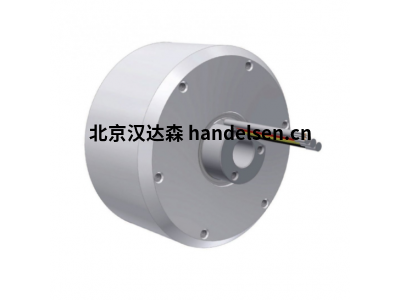

Ketterer BLDC 電機 3207 - i-Rex-A-130-70
描述
32 針 BLDC 外轉子采用緊湊型設計，
非常適合直接驅動。即使在連續運行中，它也可以實現高達 13 Nm 的扭矩。通過穩定的軸承，也可以吸收高徑向載荷。
特殊功能
電機通過固定中心軸連接，
從一側或兩側引出
使用連續的空心軸，介質和電纜可以穿過電機
直徑為 170 毫米的輪轂驅動器可以通過直接安裝在外徑上的襯片來實現。
技術參數
模型 3207.48-0001/-0010
電壓范圍 12V 至 48V 12V 至 48V 12V 至 48V
標稱電壓 24v 36 伏 48 伏
額定電流 14A 14A 14A
額定扭矩 6牛米 6牛米 6牛米
額定速度 460轉 700轉 960轉
額定扭矩下的軸功率 290W 450W 600W
最大效率 94% 90% 90%
怠速 680轉 1,000 轉 1,350 轉
堵轉轉矩 18牛米 18牛米 18牛米
Ketterer BLDC 輪轂電機 i-Wheel 3213.00-1XXX
直接驅動 - 簡而言之的好處
無變速箱 - 無磨損
與帶齒輪級的傳統驅動技術相比，使用壽命更長
出色的運行性能，幾乎無法察覺的噪音水平
具有極高功率密度的超緊湊型
可以更換我們家的驅動面
前臺安全
通過多樣化冗余的編碼器系統
使用合適的控制器可達到安全 等級 PL-d
安全的生產過程，因為沒有齒輪油或油脂污染的風險（無齒輪）
你有選擇 - 我們實施它
編碼器可選：BiSS、SSI、TTL增量（各種分辨率）
可選制動器：永磁制動器或彈簧加載制動器
可與各種控制器組合
定制的機械集成或系統連接
技術參數
模型系列 3213.00-1XXX
標稱電壓 48VDC
額定電流1) 5A
額定扭矩1) 3牛米
額定轉速1) 530分鐘-1
額定扭矩下的最大速度1) 15公里/小時
額定扭矩下的軸功率1) 165W
怠速2) 975分鐘-1
空載電流2) 0.5A
可達到的最大速度2) 最高 27 公里/小時
最大效率2) 86%
失速扭矩2) 5.4牛米
靜止轉矩時的啟動電流2) 12A
扭矩常數2) 0.6 牛米/A
速度常數2) 11分鐘-1V - 1
連接電阻（相-相） 0.65 歐姆
終端電感 3.7mH
轉子轉動慣量 2,900 公斤毫米2
最大徑向軸載荷 F 3) 800N
最大軸向軸載荷 F 3) 200N
磁極數 32
連接類型 L63S4
標準中的編碼器類型 數字霍爾+ TTL磁增量AB
編碼器分辨率 65,536 心肺復蘇術
覆蓋材料 Vulkollan 92 海岸 A
1) 最高環境溫度 = 40 °C，特定于控制器
2) 在額定點 (T U = 20°C)，特定于控制器
3) 徑向和軸向力適用于額定使用壽命 L 10h = 20,000h，根據根據 DIN ISO 281
