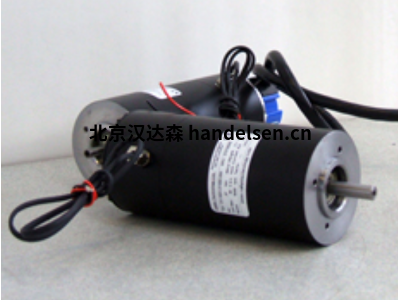

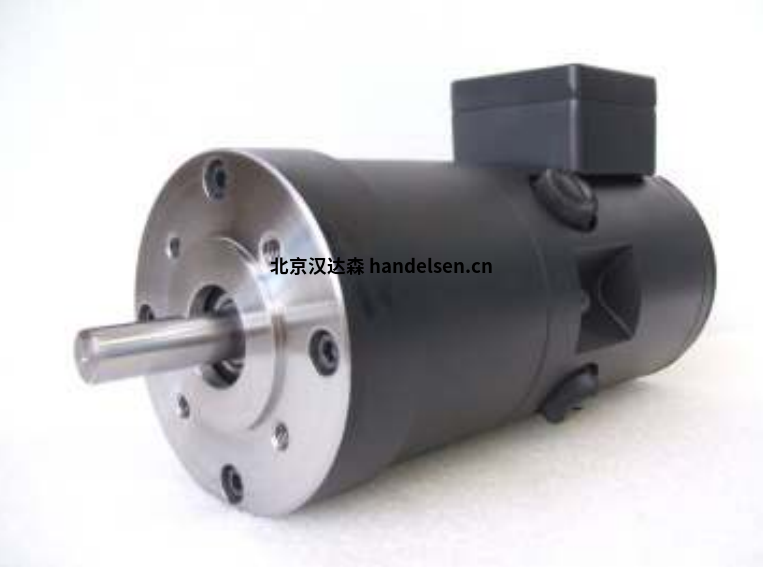

Callan 伺服電機 M4-200X 系列 0.4 至 1.6Nm

Callan Technology 公司歷史

Callan Technology 公司總部位于愛爾蘭，其伺服電機制造的歷史可以追溯到 1973 年， 2001 年，該公司收購了愛爾蘭太平洋科學公司（前身為科爾摩根（內陸）愛爾蘭）的“TT”伺服電機和“TGF”測速發電機業務，callantechnology公司正式成立，為工業應用設計和制造堅固耐用的高精度直流伺服電機，該公司產品在設計時特別強調為工業運動要求提供堅固、可靠的解決方案，借該公司在伺服電機的設計和制造方面的豐富經驗，使其能夠為客戶提供滿足需求的定制方案。

2004年起，Callan Technology 提供 SEM(英國) MT 系列直流有刷電機的直接替代品。



Callan Technology 的伺服電機解決方案，在眾多領域廣泛應用，其中包括醫療、工廠自動化、線圈繞線機、貼標設備、機床、插入機、天線、挑選和放置、包裝、轉換設備、組裝設備和實驗室設備。

Callan Technology 的直流伺服電機系列包括 8 個產品系列，所有產品系列均提供各種電氣和機械選項。 此外，公司還為各種應用提供一系列 TGF 轉速發生器和直流伺服放大器，公司積極與客戶合作定制設計直流伺服電機，以滿足特定的工業運動控制要求，包括特殊繞組、安裝/軸、連接器、反饋、密封等

Callan Technology 致力于提供最高質量的伺服電機產品和解決方案，并獲得ISO9001:2008 認證。



產品特點及優勢：

稀土永磁--高功率密度

墨盒刷架--可現場更換

熔斷器--堅固的電樞

非接觸式密封軸承--使用壽命長

浸漬繞組（Cl. F）--減少繞組故障，長壽命

各種定制軸和安裝座--機械接口可選

環氧涂層測速發電機，帶金剛石車削換向器--結構堅固的精密測速發電機



與傳統的鐵氧體磁鐵或繞線勵磁電機相比，稀土磁鐵的使用導致具有非常有利的功率/重量比的緊湊型電機。最大端電壓一直保持在 90 V，但可以從較低的電壓（例如 48 或 60 V）獲得非常有用的性能，在降低的速度下保持扭矩。

通過非驅動端的軸伸端安裝測速器、編碼器、旋轉變壓器和其他位置反饋裝置。還可以集成故障安全制動器以及通過 MS 連接器、電纜或飛線進行的替代電源連接。

該系列還可選多種特殊繞組，旨在涵蓋大多數速度/扭矩應用。



規格

0.4 至 1.6Nm

90 - 300 W

6000 rpm 最高轉速

緊湊的尺寸

高能稀土磁鐵

提供編碼器安裝套管

可帶或不帶測速電機

四極電機



標準功能

方法蘭 (IMB5)

PG 格蘭

IP44 密封

鍵槽

測速電機



可選項

制動

連接器

特殊繞組

無鍵槽

特殊軸

恒溫器

油封

特殊密封

后軸延長件

圓形法蘭 (IMB14)



M4-2003 A型號產品詳細參數舉例：

功率 (W)  100

最大速度，Nmax (rpm)  6000

峰值扭矩，Mmax (Nm)  2.1

電流@峰值扭矩，Ip (A)  18

最大端電壓，VT (V)  90

反電動勢常數，Ke (V/krpm)  12.5

扭矩常數，KT (Nm/A)  0.118

直流電阻，R (Ω)  2.9

電感，L (mH） 2.4

重量，M（公斤）  1.8

慣性，JM (kgm2)  1*10-4

靜摩擦力，TF (Nm)  0.03

粘性阻尼，F1 (Nm/krpm)   0.005
