德國QUBIG射頻驅動器技術指導

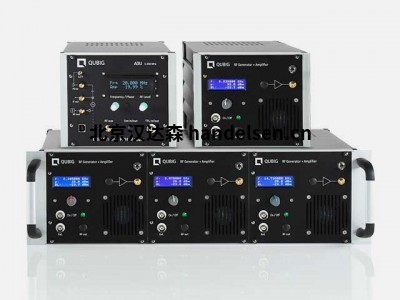

德國QUBIG射頻驅動器



產品介紹：



QUBIG提供專用的射頻驅動器，可匹配并增強所有自由空間調制器的特性。數字頻率合成允許精確的頻率和相位控制。工作頻率高達16GHz的集成EOM鎖定(Q-Lock)會(huì )自動找到并跟蹤調制器的諧振頻率，從而確保以最佳效率運行。與自動頻率漂移補償(F-Lock)一起，QUBIG射頻驅動器已成為一個即插即用系統，只需要兩個輸入參數：所需的頻率和調制深度。QDR系列可選擇配備外差混頻電路，用于生成激光頻率穩定技術中使用的所有常用方法的誤差信號，例如Pound-Drever-Hall(PDH)、頻率調制(FM)以及調制傳輸光譜(MTS)具有全數字相位控制和用于主動RAM抑制的3ω混合等簡潔功能。用于外部控制和聯鎖的各種接口確保了輕松的系統集成和實施。所有設備都可以通過客戶友好的前面板使用。



QDR-系列

用于MHz調制器的射頻驅動器

頻率范圍：kHz-200MHz

射頻功率：0.1-10W版本

特點：Q-Lock、F-Lock

應用：光譜展寬



QDG-系列

用于GHz調制器的μ-WAVE驅動器

頻率范圍：200MHz-16GHz

射頻功率：1-5W版本

特點：Q-Lock、F-Lock

應用：激光冷卻和捕獲



德國QUBIG高壓驅動器



產品介紹：



QUBIG提供專用的高壓(HV)驅動器，可匹配并增強所有直流耦合調制器的特性。在不犧牲高精度/穩定性的情況下，高重復率的高電壓是我們設備的突出特點。根據具體要求，客戶可以選擇上升/下降時間低至4ns的高壓、超快脈沖發生器。我們的高壓線性放大器使客戶能夠生成從直流到100MHz的任意波形。



HVLA-系列

高壓線性放大器

帶寬：DC高達100MHz

Max。工作電壓：高達+/-1.5kV

特點：高壓擺率，PythonI/F

應用：Q-switch，Intensityctrl。



HVPG-系列

高壓脈沖發生器

帶寬：高達2MHz（10MHz突發）

最大。工作電壓：高達13kV

上升/下降時間：低至4ns/4ns

應用：Q-switch，脈沖選擇器



德國QUBIG光電探測器



產品介紹：



QUBIG提供一系列對紫外至紅外波長范圍內的光敏感的自由空間放大光電探測器。放大的光電探測器具有內置的低噪聲跨阻放大器，可提供固定增益以實現極低的S/N比。



型號示例：



PD - UV；PD - VIS；PD - NIR；PD - SWIR
