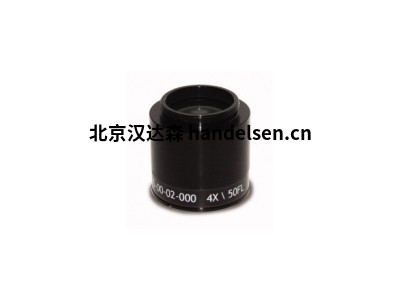

德國QIOPTIQ鏡頭LINOS密微成像鏡頭



1、德國QIOPTIQ鏡頭產品特點

①足夠的工作距離從13到41毫米

②無窮大修正

③一致的95毫米肩到物距離

④NA從0.055到0.6安裝所需的標準螺紋適配器

⑤鏡頭可以解析高達200 lp/mm

⑥甚至可以解析1英寸傳感器的極端角落

⑦M(jìn)eVis-C鏡頭結合了所有這些正光學特性

⑧并代表了直徑達1英寸的現代高分辨率傳感器的完美匹配

⑨可防止在惡劣環境中因意外接觸或振動和沖擊而發生變化

⑩對焦和光圈環的操作如同您對高端鏡頭所期望的一樣順暢

?并可實現精確的對焦和光圈調整



2、德國QIOPTIQ鏡頭LINOS產品介紹

Optem®FUSION是下一代精密微成像鏡頭系統。模塊化設計和無限遠校正光學相結合，適用于檢測、機器視覺、監控和非接觸式計量應用。專為終極配置靈活性而設計，以滿足您的嚴格需求。FUSION下透鏡和物鏡均設計用于無縫集成到變焦或固定光學系統的無限遠光學部分。在FUSION系統中可以使用相當低的透鏡模塊和顯微鏡物鏡。該FUSION系統不會(huì )將額外的輔助鏡頭“堆疊”到系統中以改變放大倍率和工作距離，從而節省空間和成本。



3、德國QIOPTIQ鏡頭LINOS產品介紹

Optem FUSION微型檢測鏡頭系統現在支持關鍵可見光(400 nm-700 nm)、NIR(700 nm-1100 nm)和SWIR(900 nm-1700 nm)波段。創(chuàng )新的模塊化鏡頭系統為原始設備制造商提供了極大的多功能性，可以通過可互換的鏡頭模塊修改系統形式、功能和性能。FUSION支持整個400 nm-1700 nm波段，是從缺陷檢測到熒光再到高光譜成像等應用的理想鏡頭解決方案。



4、德國QIOPTIQ鏡頭產品介紹

FUSION系統有兩個版本的直角立方體，一個鏡面立方體模塊和一個50/50分束器模塊。這兩個模塊均可用于多成像功能或節省空間的要求。兩個立方體都可以連接到多個位置，50/50立方體允許為許多應用拆分系統（雙倍放大和相機目鏡添加等）將它們組合為具有正確圖像方向的并行雙攝像頭。



QIOPTIQ鏡頭,德國QIOPTIQ,德國鏡頭,LINOS



5、德國QIOPTIQ鏡頭LINOS產品介紹

這些物鏡連接到FUSION系統時，可為需要更高放大倍率的苛刻應用提供最大的分辨率和工作距離。五個M平面無限遠校正物鏡為變焦和固定放大倍率需求提供平場成像。這些物鏡適用于明場照明以及專為三維物體設計的光纖環形燈。在圖像的中心部分，有三個HI分辨率目標以獲得最大分辨率。憑借他們在光學創(chuàng )新方面的根基，他們還提供定制的成像鏡頭解決方案，以?xún)?yōu)化傳感器配對、重新定義分辨率范圍并最大限度地提高高度專業化應用和OEM系統集成的精確成像。





6、德國QIOPTIQ鏡頭產品技術參數

①最高的光學性能

②高達1英寸的大圖像圈

③對于甚至低于2µm的像素尺寸

④高數值孔徑

⑤焦距：12...50毫米

⑥放大范圍：0...-0.1

⑦光譜范圍：450-900 nm

⑧對焦：手動，可鎖定

⑨光圈：手動，可鎖定

⑩過濾器螺紋：M35.5x0.5

?鏡頭直徑：42毫米
