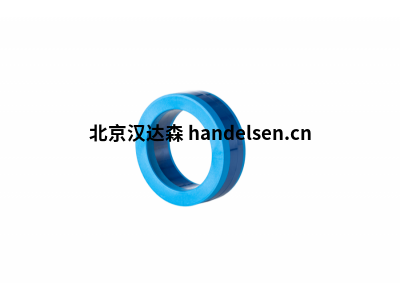

德國magnetec磁環Nanoperm廣泛用于電力電子領域

magnetec材料: Nanoperm

magnetec NANOPERM 是一種快速淬火的鐵基合金，具有精細的結晶微觀結構。其典型晶粒尺寸為10納米，因此材料名稱為“納米晶”。這種精細材料的結構是它具有非凡軟磁性能的原因。這些特性可以通過在外部磁場存在下的退火過程在很寬的范圍內控制。

magnetec NANOPERM飽和電流Isat的定義

飽和電流 (Isat) 是初始電感值下降到 10% 時的電流峰值。飽和特性在很大程度上取決于頻率、信號形狀、泄漏場等。因此，上述電流值是計算值，僅供設計幫助，無法保證。

magnetec NANOPERM 的材料特性（標稱值）

飽和通量密度：~ 1,2 T

矯頑力（準靜態，50 Hz）< 3 A/m

飽和磁致伸縮：< 0,5 ppm

比電阻率：~ 115 µOhmcm

比密度：7,35 g/cm3

居里溫度：~ 600 °C

工作溫度范圍： – 40 … + 200 °C

材料損耗 (0,3 T / 100 kHz / 正弦波) < 110 W/kg

碳帶厚度：~ 17 … 23 µm

晶粒尺寸（典型值）：10 nm

滲透率范圍：1.000 … 200.000

合金成分：Fe73,5 Cu1 Nb3 Si15,5 B7

?

德國magnetec磁環Nanoperm廣泛用于電力電子領域
