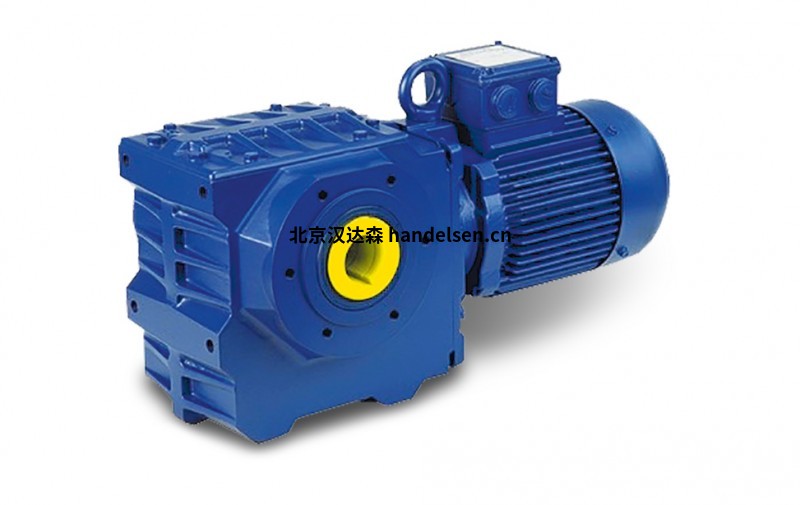

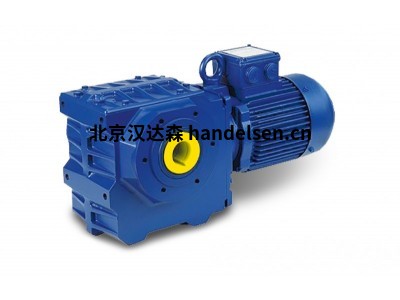

bauergears BS10/DHE09XA4型
功率1.5kw
輸出轉速116rpm
扭矩98Nm
傳動比12.49
重量40kg
軸裝式減速電機需要合適的扭矩約束來抵抗反作用扭矩。
軸裝式齒輪標配有鑄造扭矩臂。錐齒輪和蝸輪是
可根據要求提供螺栓固定式扭矩臂。扭力臂擰在前面的“V”上
齒輪裝置的側面。確保扭矩臂不會(huì )產生
例如，由于從動軸運行不正確而導致的過大約束力。過多的
間隙會(huì )導致切換或換向操作時產生過大的沖擊扭矩。所以，
我們建議使用預張緊的橡膠阻尼元件。這些橡膠緩沖器是
帶扭矩臂設計的供貨范圍的一部分
圖紙“用于扭矩限制的橡膠緩沖器”）。
將空心軸安裝到客戶軸上
螺栓擰入要驅動的軸的端螺紋中。通過收緊
螺母，向止推板和定位環施力，將齒輪裝置拉到軸上。軸向緊固
使用固定螺釘 旋轉壓力件并安裝到固定環上。拆除
提取器安裝在軸端面和固定環之間。收緊壓力
螺 頂住軸的末端，然后將齒輪裝置從軸上拉出。
可根據要求提供所需零件的制造圖紙。這些部分不
包含在供貨范圍內。
產品特點
功率1.5kw
輸出轉速116rpm
扭矩98Nm
傳動比12.49
重量40kg
多種安裝可能性
完全封閉，密封，防塵和防水
15000 小時后首先更換潤滑油
低噪音齒輪
電源連接 110 ... 690V, 50/60Hz
外殼 IP65（標準）、IP66（可選）
帶 CAGE CLAMP® 的連接標準
附加功能：
與插頭連接器連接。
帶有高達 7,5kW 的集成逆變器。
