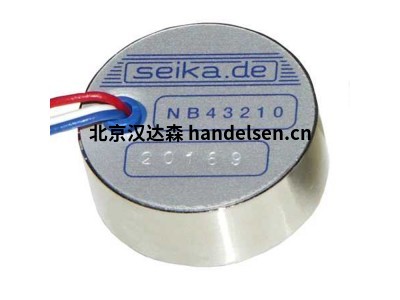

SEIKA動態加速度傳感器BDK10用于電子行業

SEIKA Mikrosystemtechnik動態加速度傳感器 BDK10、BD100、BDK100 是帶有集成傳感器電子元件的電容式彈簧質量加速度傳感器。初級轉換器中的特殊氣體動態阻尼可避免或減少共振峰。

SEIKA Mikrosystemtechnik傳感器電子設備僅需要少量輔助能量，并且與電容式初級轉換器結合使用，具有低誤差和高長期穩定性的特點。

采用

SEIKA MikrosystemtechnikBDK10、BD100、BDK100加速度傳感器用于需要高抗過載、高長期穩定性、低下限頻率、輕重量和低功耗的地方。典型應用有：

SEIKA Mikrosystemtechnik用于過程控制和調節以及錯誤診斷的車輛、機器、建筑物和系統的測量

地震測量

振動測量

安全技術

動態定位和速度確定

SEIKA Mikrosystemtechnik技術規格

SEIKA Mikrosystemtechnik型號 BDK3 BDK10 BDK100

測量范圍 ±3g（約±30m/s2） ±10g（約±100m/s2） ±100g（約±1000m/s2）

分辨率 <10-3g <5 10-3g <5 10-2g

測量信號頻率范圍 1....300Hz 1....800Hz 1....1500Hz

Ub = 5V 時的靈敏度 約 150mV/g 約 60mV/g 約 15mV/g

靈敏度溫漂 <+6 10-2 % / K

零點溫漂<0.1mV/K

中心輸出電壓偏移（2.5±0.1）Volt - 一般：0.5Ub±4%

輸出電阻約 100 ohms

失真因數 <1%

交叉靈敏度 <1%

測量方向的機械過載電阻約 10,000g (約 100,000m/s2) ！

標準工作電壓（穩定）5伏

允許的工作電壓范圍 2 V ... 16 V

Ub = 5V 時的電流消耗約 2mA

防護等級 IP65

工作溫度 -40°C 至 +85°C

儲存溫度 -45°C 至 +90°C

不銹鋼外殼，帶螺紋，不帶電纜，重量約 17 克

不帶電纜的小型外殼中的重量約 7 克

標準電氣連接 3 根高度靈活的彩色單股線 ø1mm 約 18 cm 長（可根據要求提供特殊長度）

不銹鋼外殼中傳感器的替代電氣標準連接 0.5m 高強度、柔性、屏蔽圓形電纜 2 線 + 屏蔽，ø2.1mm（可根據要求提供特殊長度

根據要求：BP 傳感器的電流消耗極低，約為 30µA

?
