reich-kupplungen 聯軸器



ARCUSAFLEX ® 聯軸器（簡稱：AC）是一種高度扭轉彈性、

軸向可插拔的法蘭聯軸器，可在內燃機和從動機器之間形成扭轉彈性連接。

一般技術說明

ARCUSAFLEX®

優點

非常高的扭轉彈性，具有線性扭轉彈簧特性

扭轉振動和負載沖擊的高阻尼能力

無間隙扭矩傳輸

插入式安裝簡單，長度補償大

較大偏差的補償

通過轉矩限制保護驅動器免受過載

防爆

-40℃至130℃

200Nm 至 110000Nm

防爆：ATEX

高扭轉彈性橡膠盤式聯軸器

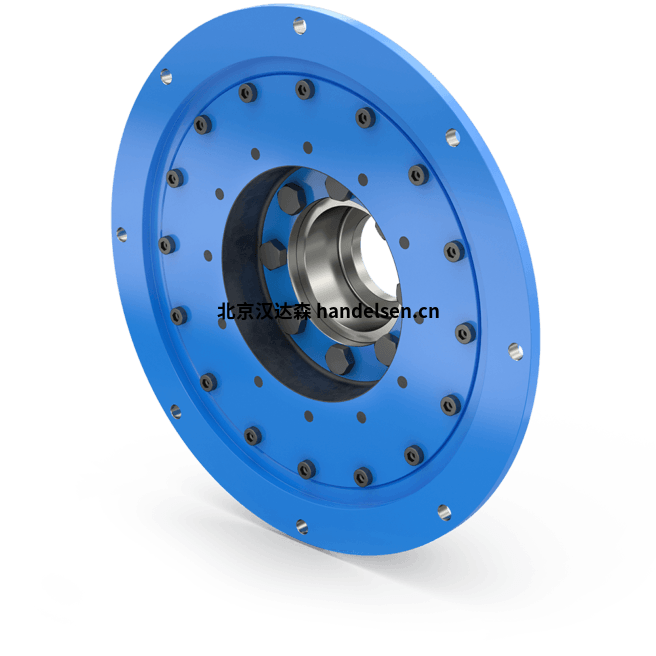

ARCUSAFLEX ® 聯軸器（簡稱：AC）是一種高度扭轉彈性、軸向可插拔的法蘭聯軸器，可在內燃機和從動機器之間形成扭轉彈性連接。采用承受扭剪的圓盤形橡膠體作為高扭轉彈性的傳動元件，可在很大程度上抑制扭轉振動，并能補償對中誤差。有多種硫化膠可用于實現對現有操作條件的最佳適應：操作溫度高達 80°C，天然/合成橡膠混合物作為標準版本，耐溫高達 100°C 或 120°C 的混合物以及用于硅橡膠混合物的工作溫度最高可達 130°C。

橡膠元件直接硫化到輪轂體或螺紋套筒的內徑上。連接法蘭的元件圓周上有一個凸輪齒，并且有一個形狀配合的插入式連接，在運行期間幾乎沒有游隙。

ARCUSAFLEX ® 法蘭聯軸器包括扭矩范圍從 210 Nm 到 72,000 Nm 的尺寸。具有不同扭轉彈簧剛度的元件設計可用于協調最有利的扭轉振動情況。ARCUSAFLEX ® 聯軸器的法蘭連接尺寸主要符合 SAE 標準 J 620 或 DIN 6281?？筛鶕筇峁┎煌姆ㄌm尺寸和總長度。

ARCUSAFLEX ® 聯軸器可用于連接兩個軸，標準 ARCUSAFLEX ® 法蘭聯軸器與第二個輪轂組合?？色@得各種船級社的型式認可。如果需要，還可以提供帶防旋轉保護的聯軸器。

ARCUSAFLEX ® 聯軸器符合 ATEX 防爆要求。它們根據指令 2014/34/EU 進行了認證，可用于潛在爆炸性環境（M2、2 + 3 類）?？筛鶕筇峁┎僮髡f(shuō)明的 ATEX 附加文檔。
