Watt Drive 平行軸減速電機 扭矩范圍：1,781 - 14,000 牛米

Watt Drive 減速機

Watt Drive 電機

Watt Drive 異步電機

Watt Drive 齒輪箱

Watt Drive 變速箱

Watt Drive 斜齒輪減速機

Watt Drive 輸入軸



WATT DRIVE變速箱和減速電機是低間隙，平穩運行和高動態驅動系統的機電關鍵元件。WATT DRIVE重型齒輪箱專為最嚴苛的工業應用而設計。齒輪箱的四面加工，可實現廣泛的安裝和應用可能性，是工業界的首選。

這些減速電機通常是他們客戶機器設計的一部分。WATT DRIVE齒輪的額外安靜運行和“WATT齒”的獨特承載能力通過支持FEM（有限元方法）的3D設計實現。這種產生的齒幾何形狀保證了齒在載荷下的最佳滾動行為。

WATTEUSAS®電機是最高質量的三相工業電機。經過驗證的，以客戶為導向的WATSTOM®電機構造套件可作為基礎。EUSAS®代表EU ropa - USA - AS，這意味著由于其極寬的電壓范圍和接線盒中易于電壓的可切換性，優質電機幾乎可在全球所有電源電壓和頻率下運行。

WATTEUSAS®電機可在變頻器運行中運行，具有87/100/120 Hz電壓/頻率特性，無需特殊繞組。因此，使用相同的電機尺寸可以消除兩倍的功率而不會(huì )過載。



主要產品



攪拌器驅動

攪拌器和擠出機驅動裝置 - 滿足最高要求的可靠性。

攪拌器驅動器是 MAS® 程序中模塊化齒輪系統的一部分。

開發的目標是最大程度的密封保護和較長的存儲產品壽命，同時提供極其可靠的徑向和/或軸向功率。

這些指南的結果是齒輪裝置與這些要求一起提供了這些進一步的可選功能：

防銹制動器

更強的防腐蝕保護（特殊涂層用于增加大氣條件）

多種電機選項（輔助加熱系統，……）

尼羅銘牌

油視鏡

如有必要，特殊潤滑劑

高壓通風閥

油位傳感器

攪拌器驅動器有以下型號：

軸裝式減速電機 AR

功率：0.12 - 30kW

扭矩：400 - 2,800Nm

平行軸減速電機 FR

功率：0.18 - 55kW

扭矩：5,000 - 14,000Nm

螺旋錐齒輪減速電機 KR

功率：0.12 - 55kW

扭矩：1,000 - 14,000Nm



蝸輪減速電機

用于小功率范圍的蝸輪減速電機。

WATT 小型蝸輪蝸桿減速機在 MAS® 減速電機程序中就 UNIBLOCK® 設計進行了優化。這些單元在所有側面都有不同的固定可能性，可以為客戶輕松組裝。

其他驅動配置可以通過使用內置附件（例如扭矩臂和輸出法蘭）來設計。外殼由鋁壓鑄制成，重量輕。電機連接通常通過 IEC 適配器 B5 或 B14A 實現。

技術數據

尺寸數量：5

功率范圍：0.12 - 2.2kW

輸出扭矩范圍：17 - 230 牛米

比率：5 - 100

輸出選項：輸出軸，兩側輸出軸，空心軸，帶收縮盤的空心軸

組裝/安裝：?jiǎn)螇K、法蘭、扭力臂



螺旋錐齒輪減速電機

小巧，醒目，獨特的空間有限的問題！

斜齒輪錐齒輪的緊湊且結構優化的齒輪箱通過在所有側面進行加工而與眾不同，因此可以用于各種安裝選項和應用。獨特的電機位置提供了一個幾乎平坦且易于安裝在“機器接口”上的位置。

由 Watt Drive 開發的各種標準軸執行和雙腔軸密封均可使用。軸和法蘭尺寸與我們的螺旋蝸輪相同。

在基本執行中，齒輪箱設計為最大尺寸 K. 75 (1.250Nm) 的 2 級齒輪。較大的齒輪箱，從 K. 77 (1.500Nm) 開始設計為 3 級齒輪。

技術數據

尺寸數量：11

功率范圍：0.12 - 90kW

輸出扭矩范圍：53 - 20,000Nm

比率：5.5 - 8,900

輸出選項：輸出軸，兩側輸出軸，空心軸，帶收縮盤的空心軸，攪拌驅動執行

組裝/安裝：?jiǎn)螇K、法蘭、扭力臂

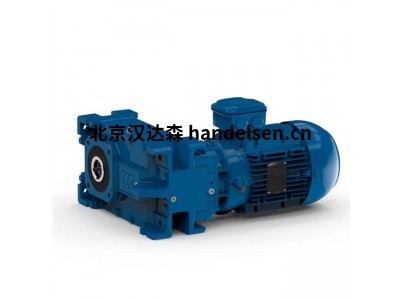

平行軸減速電機

Uniblock 的各種安裝和可能的應用 - 齒輪箱！

UNIBLOCK® 齒輪箱四面加工，特別穩定的外殼和最小的外部尺寸可實現多種安裝選項和應用。因此，這些電機通常是我們客戶機器設計的一個組成部分。

高精度制造和頂級齒輪質量保證了 Watt Drive 齒輪裝置的最小背隙。

技術數據

尺寸數量：3

功率范圍：0,12 - 55kW

輸出扭矩范圍：1,781 - 14,000 牛米

比率：4 - 18,800

輸出選項：輸出軸，兩側輸出軸，空心軸，帶收縮盤的空心軸，攪拌驅動執行

組裝/安裝：?jiǎn)螇K，法蘭



斜齒輪減速電機

Uniblock 設計 - 底腳和法蘭在一種情況下執行！

UNIBLOCK® 設計用于底腳和法蘭安裝。齒輪箱四面加工，通用。

此處和所有其他型號的優化齒輪幾何形狀可實現出色的運行平穩性。對于特殊環境條件，減速器可以安裝兩個軸封。

技術數據

尺寸數量：18

功率范圍：0,12 - 55kW

輸出扭矩范圍：23 - 14,000Nm

比率：0.8 - 13,500

輸出選項：輸出軸

組裝/安裝：?jiǎn)螇K、法蘭、腳
