SEIKA SB1I 壓鑄鋁傳感器 用于測量單軸加速度或傾角

特征

堅固的壓鑄鋁外殼 (IP65)，帶防鹽水涂層

剛性 3.2mm 厚基板 PCB 的無扭曲 4 點緊固

具有 4...20mA、2 線輸出的集成信號調節器

溫漂補償

無需單獨的電源電壓

所有 SEIKA 傳感器都適合外殼并且可以安裝在不同的操作方向上

輸出信號校準到客戶的規格

傳感器和信號調節器與外殼電氣隔離

EMC 認證

高度穩定的傳感器電源電壓

10V ... 30V 端電壓

可編程動態響應

回路電流限制

高抗過載能力

任一連接極性

低通濾波器，可選擇截止頻率以抑制干擾頻率

描述

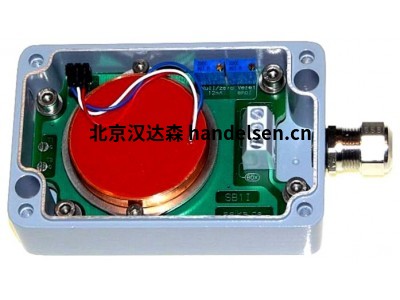

SB1I 是一種壓鑄鋁傳感器外殼 (IP65)，帶有用于測量單軸加速度或傾角的集成傳感器。

除傳感器外，該盒子還包含一個信號調節器，具有 4...20mA、2 線輸出和一個獨立的、高度穩定的從電流回路饋送的電源電壓。此外，信號調節器包括一個有源低通濾波器，其上限截止頻率/建立時間可以調整以適應測量任務，一個具有電流限制的輸出級，一個噪聲電壓濾波器和一個用于單極耦合到電流回路。通過將傳感器和信號調節器與外殼電氣隔離，避免了由不需要的接地電流引起的干擾信號。與 SB2.. 不同，SB1I 可以容納更大的傾角儀，例如 NG 系列，具有更高的測量精度。一個特殊的電子溫度補償系統可以顯著降低傳感器的溫度靈敏度。

緊湊的金屬電纜導管和小外殼尺寸與 2 線制連接相結合，使這種高質量的測量系統能夠在惡劣的操作條件下使用。

應用

SB1I 適用于需要在惡劣環境下進行精確傾斜或加速度測量并返回 4...20mA 輸出信號的應用。成功實施的領域包括建筑、采礦、農業機械、運輸和輸送系統、船舶、操作和自動化技術以及通用機械工程。

技術規格

最大端子：3 x 1.5 mm2

電纜固定 M12 x 1.5 電纜接頭，夾緊范圍 6mm ... 7.5mm

測量范圍、分辨率等取決于實施的 SEIKA 傳感器

防護等級 IP65

安裝方向任意

測量平面（N.. 傳感器） 3 個主外殼平面

平行于外殼底部的測量平面（NG.. 傳感器）

測量方向（B..、BD.. 傳感器） 外殼的 X、Y、Z 坐標

端電壓 10V ... 30V

最小回路電流 2.5mA ... 3.5mA

最大回路電流 22mA ... 26mA

輸出信號回路電流 4mA ... 20mA（傳感器零位為 12mA）

可調變量零點（12mA），放大

最大負載電阻 500 歐姆（適用于 24 伏電源電壓）

工作溫度 -40...+85°C
