德國 SEIKA 傳感器 NV4a系列 頻率范圍 0-10Hz

關于SEIKA

SEIKA 開發、生產和銷售用于測量物理變量的傳感器以及傳感器技術領域的電子和機械組件。 除了許多客戶特定的特殊傳感器外，用于實際發生的幾乎所有傾角測量任務的傾角傳感器和一系列帶有內部傳感器電子元件的堅固加速度傳感器構成了 SEIKA 的標準生產計劃。

用于幾乎所有現有傾斜測量的傾角計和一系列帶有集成傳感器電子設備的堅固加速度計是 SEIKA 的標準產品。 除此之外，SEIKA 還生產許多客戶特定的傳感器。



常用型號

SEIKA B1, B2, B3

SEIKA NB3

SEIKA BDK3

SEIKA BDK10

SEIKA BDK100

SEIKA BD-Sensoren

SEIKA N2, N3, N4

SEIKA NA2-05

SEIKA NA2-10

SEIKA NA3-30

SEIKA NA4-45

SEIKA NA4-70

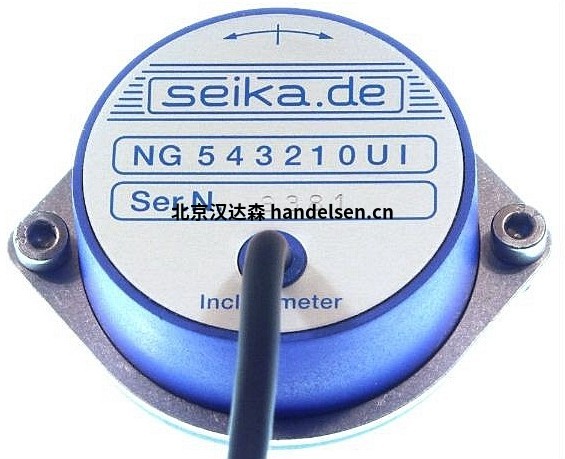

SEIKA NG2, NG3, NG4

SEIKA NGI2, NGI3, NGI4

SEIKA NGU2, NGU3, NGU4

SEIKA NG360

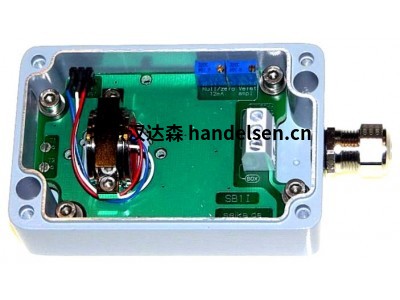

SEIKA SB1I

SEIKA SB2I

SEIKA SB1U

SEIKA SB1S

SEIKA SBS1U

SEIKA SB360

SEIKA SBG2U

SEIKA SBG3I

SEIKA SBL1

SEIKA SBL1S

SEIKA XB..

SEIKA SC485B

SEIKA NV4a

SEIKA NV6a

SEIKA NV8a

SEIKA SW3

特征

低噪音和低漂移

無需穩壓電源電壓

內部產生負工作電壓

集成反極性保護

輸出是短路證明

用于傳感器操作的高度穩定的電壓供應

防止傳感器極性反接

零位和增益可通過電位器調節

電子元件密封

可選頻率可編程、有源 5 階低通濾波器

可選高通濾波器

不同的連接器選項

描述

NV4a 放大、過濾和標準化 SEIKA 傳感器的輸出信號。對稱的輸出信號可以使用標準測量?jì)x器（如示波器、瞬態記錄儀、A/D 轉換器、萬用表等）進行無問題的后續信號處理。

多種內部開關變體允許對信號處理參數進行最佳調整，例如穩定時間、濾波器截止頻率以及放大和零點調整，以適應測量任務。

應用

NV4a 可應用于 SEIKA 傳感器所在的任何地方，無需花費太多費用，并在最佳兼容性下連接到具有最佳匹配條件的特定應用測量設備，并且需要對放大和零電壓進行后續調整。

技術規格

電源電壓 9V ... 30V（極性保護高達 -70Volt）

電流消耗不包括傳感器約。 5毫安

工作溫度 0...70°C

內部產生的傳感器電源電壓 5.00 伏

傳感器電源電壓的溫度漂移 20ppm / Kelvin

輸出信號范圍 ±3.5 伏

偏移調整范圍 2.4V ... 2.6V（可根據要求提供更大范圍）

輸出阻抗約 100 歐姆

信噪比 30µVs.s.

標準傳感器的信噪比約為 80分貝

頻率范圍 0...10Hz, 0...200Hz, 0...2kHz, 可根據要求定制范圍

電氣連接針連接器 2.54mm，長度 5.7mm，Ø 0.63mm 鍍金； 焊盤可選
