德國B(niǎo)AR定位器

德國B(niǎo)AR定位器

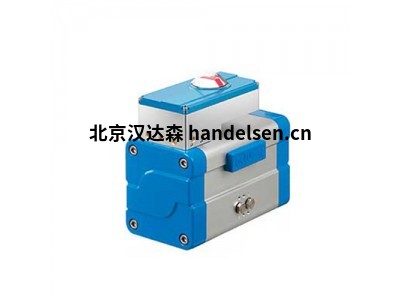

名稱：  BAR定位器

型號：  GTD-110/090-10-V27-F

品牌：  BAR

產地：  德國



BAR-GmbH是德國一家德國閥門執行器制造商，成立于1979年，1990年建廠于德國西部的工業城市Dattenberg達滕貝格。BAR是許多知名工業公司的重要合作伙伴。bar GmbH一直致力于工業中工廠建設和工藝工程應用的產品開發和創(chuàng )新。特殊能力在于客戶特定的系統解決方案



1、德國B(niǎo)AR定位器產品介紹

用于旋轉執行器的電動氣動定位器，其特點是操作和安裝非常簡單，而且功能豐富。標準版本包括自動初始化、終端位置反饋和模擬位置反饋。開關可用于在電流和電壓模式之間進行選擇或激活三位置模式。與執行器型執行器結合使用時，控制器和執行器之間無需任何管道或管道。由于采用直接結構，只需要電氣連接和壓縮空氣供應，壓縮空氣通過驅動器頂部的開口送入驅動室。這減少了安裝工作并消除了潛在的泄漏點。根據VDI/VDE 3845的傳統結構也是可能的。



2、德國B(niǎo)AR定位器產品概述

bar-positurn2是一種電動氣動定位器，同時也是一種3位控制裝置，特別適用于氣動旋轉執行器。作為閥門控制系統bar-vacotrol的經濟且堅固的組件，bar-positurn2可以安裝在所有系列驅動器上，也可以安裝在所有符合VDI/VDE 3845標準的帶有NAMUR接口的驅動器上。bar-positurn2是采用四線制技術的三點控制器。電源由24V DC供電。根據安全要求，通過連接到NAMUR接口的特殊控制閥來控制位置。旋轉角度由數字光電位置傳感器測量。設定值指定為模擬信號。



3、德國B(niǎo)AR定位器產品特點

bar-positurn2的運行狀態通過蓋子上的四個LED清晰可見，而閥門的位置可以通過位置指示器看到。壓縮空氣系統通常通過自動閥（球閥、瓣閥或帶驅動的滑閥）連接到壓縮空氣網絡(luò )。如果要供給的大容量壓縮空氣網絡(luò )排氣，則在連接壓縮空氣系統時輸入壓力會(huì )顯著降低，因為壓縮空氣系統的體積流量與實際壓縮空氣需求不符。這種情況會(huì )導致壓縮空氣系統過載。處理器將設定值與實際值進行比較并控制電磁閥。在調節狀態下，驅動器被氣動鎖定。



BAR定位器,德國B(niǎo)AR,德國定位器



4、德國B(niǎo)AR定位器產品原理

在粉狀介質和顆粒的運輸系統中，使用截止閥，其截止裝置（球閥、閥瓣或滑閥）配有充氣密封件。關閉裝置的打開或關閉位置由氣動驅動器實現。在關閉位置，一方面是關閉裝置的外殼與另一方面是球帽、翻板或滑塊之間的充氣密封件，可實現最佳密封效果。電動氣動控制ICS內置于一個鑄造外殼中，該外殼專為實施bar-vacotrol解決方案而開發，該外殼直接安裝在驅動器上?？刂破骱万寗?dòng)裝置之間的氣動連接是無內胎的。



5、德國B(niǎo)AR定位器產品技術參數

憑借bar-vacotrol系統的附加氣動接口，新一代actubar旋轉執行器系列提供了將信號裝置直接安裝在執行器上的可能性，而無需額外的組裝部件，例如控制臺、管道或VA管道。兼容的TZID型ABB定位器可以通過電子方式進行參數化并能夠進行通信。因此，該定位器是理想的補充，可以緊湊且經濟地適應各種控制任務。執行器和定位器之間的連接是使用適配器板建立的，在直接組裝的情況下，這些適配器板用于空氣路由。



6、德國B(niǎo)AR定位器產品優勢

①具有控制功能的蝶閥、球閥和旋塞閥，例如在過濾技術和水處理系統以及一般工業應用中

②煙氣瓣，z。B.發現在燃燒或排氣系統中使用

③空調和類似應用中的通風口

④散裝固體應用所需的計量配件

⑤一般工業應用中具有3個開關位置的三通閥
