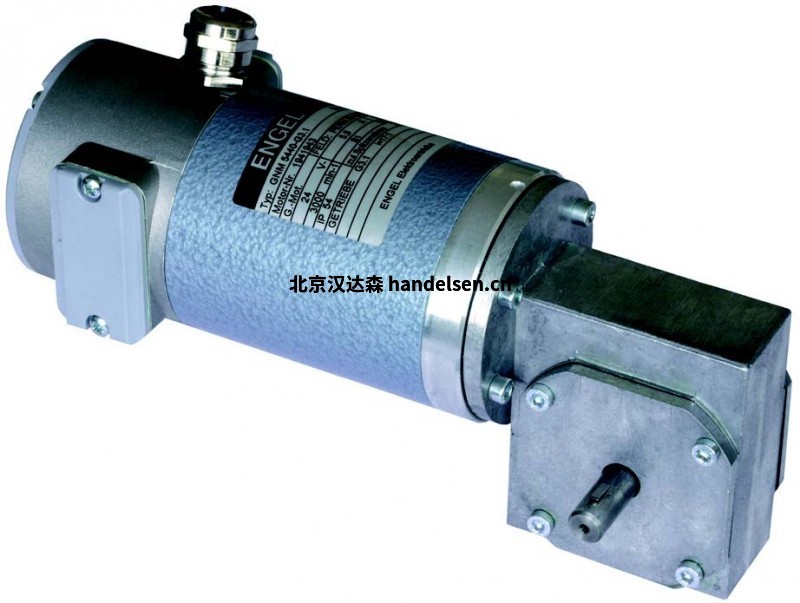

德國進口EBGEL極直流電機GNM 3125
ENGEL直流伺服電機GNM 系列
GNM 系列代表我們的直流伺服電機，具有永久磁場。作
高進
QQ：2850590586
手機：18518172469
電話：010-64717020-115
傳真：010-84786709-666
郵件：sales2@handelsen.cn |
 |
 |
為標準版本的電壓變種，我們提供 12V、24V 和 42V。連續操作 S1 的名義扭矩范圍可達 1.6 Nm，無齒輪箱。根據應用程序的不同，電機可以設計為保護類 IP21、IP41 或 IP54。由于碳刷窗，該系列特別適合使用。
德國ENGEL帶永磁場的刷 2 極直流電機GNM 3125系列
一般數據
額定速度 3000.0 分鐘-1
名義電壓 24 V
額定電流 2.0 A
名義權力 30.0 W
操作模式 S1
保護程度 IP 41
旋轉方向 倒車
連接類型 弗雷·安施盧斯利森
類型 即時B14
直徑 55.0 毫米
長度 96.5 毫米
機械數據
慣性的大規模時刻 0.0177 ·10-3千克米2
名義扭矩 0.096 Nm
最大連續扭矩 0.105 Nm
開始扭矩 0.4 Nm
每個扭矩的速度變化 83.0 N-1厘米-1分鐘-1
機械時間恒定 15.4毫秒
摩擦扭矩 0.02 Nm
轉子重量 0.19 千克
FR(允許徑向軸負載) 100.0
FA(允許軸軸負載) 40.0
電氣數據
電樞抵抗 2.6 Ω
錨感應 3.0 mH
終端阻力 3.14 Ω
電壓恒定 6.27 分鐘-1
扭矩常數 0.06 尼姆/A
啟動電流 7.7 A
最大峰值電流 16.0 A
電時間恒定 0.96毫秒
熱數據
最大環境溫度 40.0 °C
絕緣類 F
熱時間恒定 F分鐘
溫度上升而不冷卻 4.7 K/W
可選持有制動器 B 5.12
名義電壓 24 V
額定電流 0.3 A
統計。 制動扭矩(電機軸) 0.5 Nm
每小時切換次數最多 2000.0 Nm
德國ENGEL帶永磁場的刷 2 極直流電機GNM 3175系列
一般數據
額定速度 3000.0 分鐘-1
名義電壓 24 V
額定電流 4.1 A
名義權力 75.0 W
操作模式 S1
保護程度 IP 41
旋轉方向 倒車
連接類型 弗雷·安施盧斯利森
類型 即時B14
直徑 55.0 毫米
長度 147.5 毫米
機械數據
慣性的大規模時刻 0.0421 ·10-3千克米2
名義扭矩 0.239 Nm
最大連續扭矩 0.27 Nm
開始扭矩 1.5 Nm
每個扭矩的速度變化 19.0 N-1厘米-1分鐘-1
機械時間恒定 8.4毫秒
摩擦扭矩 0.035 Nm
轉子重量 0.42 千克
FR(允許徑向軸負載) 100.0
F一(允許軸軸負載) 40.0
電氣數據
電樞抵抗 0.69 Ω
錨感應 0.94 mH
終端阻力 0.9 Ω
電壓恒定 7.06分鐘-1
扭矩常數 0.067 尼姆/A
啟動電流 26.0 A
最大峰值電流 43.0 A
電時間恒定 1.04毫秒
熱數據
最大環境溫度 40.0 °C
絕緣類 F
熱時間恒定 F分鐘
溫度上升而不冷卻 3.3 K/W
可選持有制動器 B 5.12
名義電壓 24 V
額定電流 0.3 A
統計。 制動扭矩(電機軸) 0.5 Nm
每小時切換次數最多 2000.0 Nm
德國ENGEL帶永磁場的刷 2 極直流電機GNM 4125A系列
一般數據
額定速度 1600.0 min-1
名義電壓 24 V
額定電流 2.15 A
名義權力 35.0 W
操作模式 S1
保護程度 IP 54
旋轉方向 倒車
連接類型 曼泰萊通
類型 即時B14
直徑 70.0 mm
長度 118.0 mm
機械數據
慣性的大規模時刻 0.0558 · 10-3千克米2
名義扭矩 0.209 Nm
最大連續扭矩 0.23 Nm
開始扭矩 0.87 Nm
每個扭矩的速度變化 21.0 N-1厘米-1分鐘-1
機械時間恒定 12.3 ms
摩擦扭矩 0.025 Nm
轉子重量 0.425 kg
FR(允許徑向軸負載) 130.0
F一(允許軸軸負載) 52.0
電氣數據
電樞抵抗 2.52 Ω
錨感應 5.8 mH
終端阻力 2.66 Ω
電壓恒定 11.47 min-1
扭矩常數 0.11 Nm/A
啟動電流 9.0 A
最大峰值電流 14.0 A
電時間恒定 2.2 ms
熱數據
最大環境溫度 40.0 °C
絕緣類 F
熱時間恒定 F分鐘
溫度上升而不冷卻 6.1 K/W
Optional Holding Brake B 2.4
名義電壓 24 V
額定電流 0.35 A
統計。 制動扭矩(電機軸) 0.8 Nm
每小時切換次數最多 2000.0 Nm
