“ e-motion”系列中的新產品已經開發用于數字化生產。所有e-motion產品均基于用于信號和功率傳輸的無接觸式電感耦合器系統的相同概念。T驅動電動機構,作為一個電動執行機構,也用于執行標準的卡盤,但是在車床上。作為進一步的發展,已經引入了具有直接電動鉗口驅動的卡盤。銑削車削中心的封閉式中心4爪卡盤MM e-motion每個爪都有一個獨立的,完全受控和監控的機電驅動器。這樣就可以在一個卡盤中實現全新的夾緊功能,例如自對中,補償或單個鉗口運動。另一個獨特功能是工件的自動中心調整。
1. HG-F系列手動快換爪卡盤
系列特點:
鍵槽型
FORKARDT卡爪系統
手動卡盤尺寸φ160-φ400mm
中空
快換卡爪
3爪
Smw Autoblok卡盤HG-F 160-46 擺動直徑mm:195螺紋尺寸:M8 x 1 / 12 齒距:4.8行程mm:5.9 最高夾持力kN:60 轉速r.p.m:5500
Smw Autoblok卡盤HG-F 210-60 擺動直徑mm:250螺紋尺寸:M8 x 1 / 13 齒距:4.9行程mm:6.2 最高夾持力kN:75 轉速r.p.m:4800
Smw Autoblok卡盤HG-F 260-81 擺動直徑mm:300螺紋尺寸:M12 x 1.5 / 15齒距:6 行程mm:7.4 最高夾持力kN:130 轉速r.p.m:4200
Smw Autoblok卡盤HG-F 315-102 擺動直徑mm:372螺紋尺寸:M12 x 1.5 / 17齒距:7 行程mm:9.6 最高夾持力kN:180 轉速r.p.m:3500
Smw Autoblok卡盤HG-F 400-128 擺動直徑mm:492螺紋尺寸:M16 / 30 齒距:8.5行程mm:11.4最高夾持力kN:220 轉速r.p.m:2700
德國SMW-AUTOBLOK專業從事金屬切削機床上工件夾持系統的研發、設計、生產和服務,在全球范圍內為客戶提供標準和定制解決方案。產品具體包括各類動力卡盤、驅動油(氣)缸、中心架、動力刀座等,與數控車床、車銑復合機床、加工中心、數控磨床等配合使用,廣泛應用于汽車、工程機械、航空航天、鐵路、石油天然氣等行業的機械加工中。
1. HG-N系列手動卡盤
系列特點:
鍵槽型
手動卡盤尺寸φ160-φ630mm
中空
快換卡爪
3爪
Smw Autoblok卡盤HG-N 160-46 擺動直徑mm:194 螺紋尺寸:M8 / 12齒距:4.7行程mm:5.9最高夾持力kN: 60 轉速r.p.m:5500
Smw Autoblok卡盤HG-N 210-60 擺動直徑mm:234 螺紋尺寸:M8 / 13齒距:4.7行程mm:6.4最高夾持力kN: 75 轉速r.p.m:4800
Smw Autoblok卡盤HG-N 260-81 擺動直徑mm:300 螺紋尺寸:M12 / 15齒距:5.5行程mm:7.4最高夾持力kN:130 轉速r.p.m:4200
Smw Autoblok卡盤HG-N 315-102擺動直徑mm:358 螺紋尺寸:M12 / 17齒距:5.5行程mm:9.6最高夾持力kN:180 轉速r.p.m:3500
Smw Autoblok卡盤HG-N 400-128擺動直徑mm:426 螺紋尺寸:M12 / 17齒距:5.5行程mm:11.4最高夾持力kN:220 轉速r.p.m:2700
Smw Autoblok卡盤HG-N 500-165擺動直徑mm:530 螺紋尺寸:M16 / 34齒距:7 行程mm:11.5最高夾持力kN:250 轉速r.p.m:1500
Smw Autoblok卡盤HG-N 630-254擺動直徑mm:685 螺紋尺寸:M16 / 34齒距:7 行程mm:13 最高夾持力kN:250 轉速r.p.m:1000

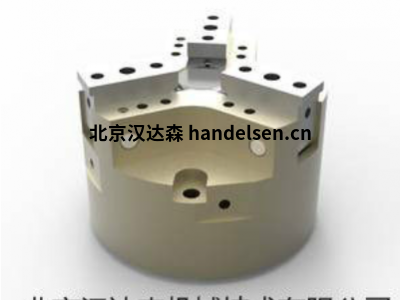

SMW Autoblok卡盤TSR-C 170簡介
應用程序
對平行度要求高的工件夾緊
高的生產率和較長的維護間隔
恒定的抓地力和長壽命確保了恒定的工件質量
TSF-C:浮動式基爪可夾持原始和易變形的工件(6點接觸)
TSR-C:剛性基爪可精確夾持預加工直徑
SMW Autoblok卡盤TSR-C 170簡介
技術特點
主動下拉
離心力補償
舌頭和凹槽基爪
中央孔,用于冷卻液和/或空氣
永久油脂潤滑
?proofline?卡盤=完全密封–維護成本低
標準設備訂購示例
3爪卡盤3爪卡盤TSF-C 210 / A6
安裝螺栓或
三爪卡盤TSR-C 315 / Z220
