產品簡介：

力士樂(lè )標準
系列 H1
組件系列 3X
額定壓力 250 bar
活塞- Ø 40 … 320 mm
活塞桿-Ø 22 … 220 mm
行程長度可達 6000 mm
產品參數：
1)    僅柱塞直徑 40 … 200 mm
2)    可自由選擇的耳軸位置。訂貨時始終以明文標注“XV”尺寸，單位為 mm
3)    關于最大行程長度，請參閱技術數據；關于允許的行程長度（根據扭結計算），請參閱項目規劃信息。
4)    不支持 MF4
5)    柱塞直徑 40 … 80 mm，僅支持位置 11，底板只能與缸頭管路連接“B”組合
6)    柱塞直徑 63 … 200 mm，僅支持位置 11，底板只能與缸頭管路連接“B”組合
7)    柱塞直徑 125 … 200 mm，僅支持位置 11，底板只能與缸頭管路連接“B”組合
8)    柱塞直徑 160 … 200 mm，僅支持位置 11，底板只能與缸頭管路連接“B”組合
9)    僅柱塞直徑 80 … 320 mm
10)    不支持密封件設計 A、B；柱塞直徑 220 … 320 mm 標準
12)    僅活塞桿直徑 22 … 140 mm
13)    不支持柱塞直徑 320 mm
14)    不支持活塞桿端“N”
15)    用于 SL 和 SV 閥（液控單向閥）的底板
19)    僅活塞桿直徑 28 … 160 mm
請注意： 密封件設計 T、G、L、R、S 和 V 不用于靜態保壓功能！
28)    密封件設計“L”時為標準配置
30)    樣本中的所有圖形表示均顯示位置 1
31)    選擇 MS2 時僅支持位置 11
34)    不支持 MF4 和管路連接 B、M 或 C
35)    不支持 MP3
37)    最小行程長度 = 20 mm
38)    標記無法以訂貨代碼表示的訂單相關信息。必須為每個訂單指定此內容。

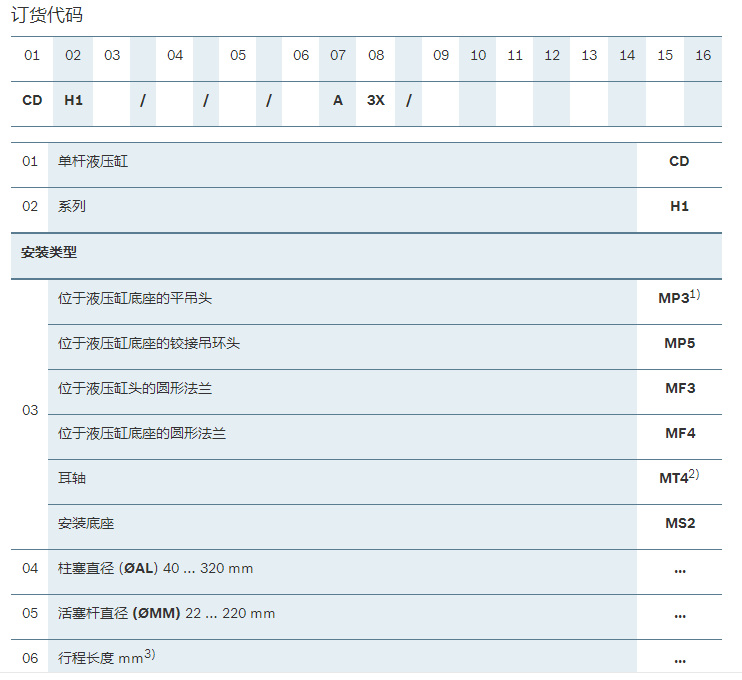

訂貨示例：
CDH1MP5/100/56/300A3X/B11CADMW
CDH1MP5/100/56/300A3X/B11CADMZ EWABWWWW
