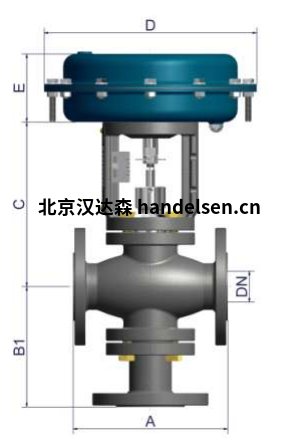

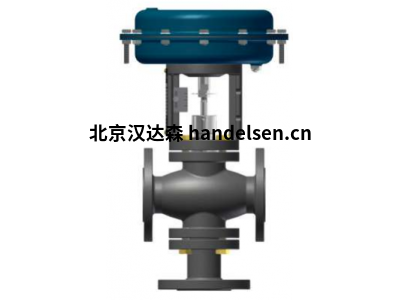

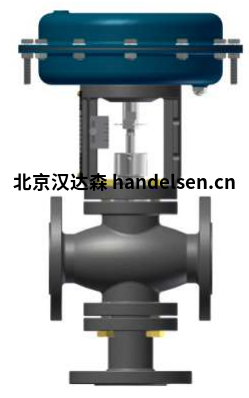

Burocco控制閥803系列

Burocco 803系列控制閥的閥體為三通球閥，閥體上有一個小孔。

螺絲座，具有分流或混合功能。插頭引導在其上部并進入插座。它們特別適用于中小型設備。

球閥特點：

1、氣動三通球閥、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化

2、三通球閥使用壽命長，流通能力大，阻力小

3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態

球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是被廣泛采用的一種新型閥門。

具有優點

1． 流體阻力小，其阻力系數與同長度的管段相等。

2． 結構簡單、體積小、重量輕。

3． 緊密可靠、密封性好，在真空系統中也已廣泛使用。

4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。

7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。



高平臺球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。

維護事項

1.要留有閥柄旋轉的位置。

2. 不能用作節流。

3帶傳動機構的球閥應直立安裝。

三通球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

三通球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

三通球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。



技術參數：

尺寸      ： DN 15 - 100

壓力等級：PN16, PN40

連接法蘭 ： UNI/DIN PN16、PN40

密封類型：軟密封（VI級），金屬密封（IV-V級）。

特性      ：線性

動作      ：帶隔膜的氣動（最大供應量為3bar）。

溫度      ： -20 至 +205 ?C



可選配置：

金屬密封

特殊的3路分流校正（尺寸DN40-100）。

鉆孔法蘭ANSI 150, (面對面)，等級為UNI/DIN。

全不銹鋼執行器，適用于腐蝕性環境。

緊急操作手輪

閥門定位器

限位開關

定位器

空中套裝

電動直線驅動器（230 V AC，24 V AC/DC）。
