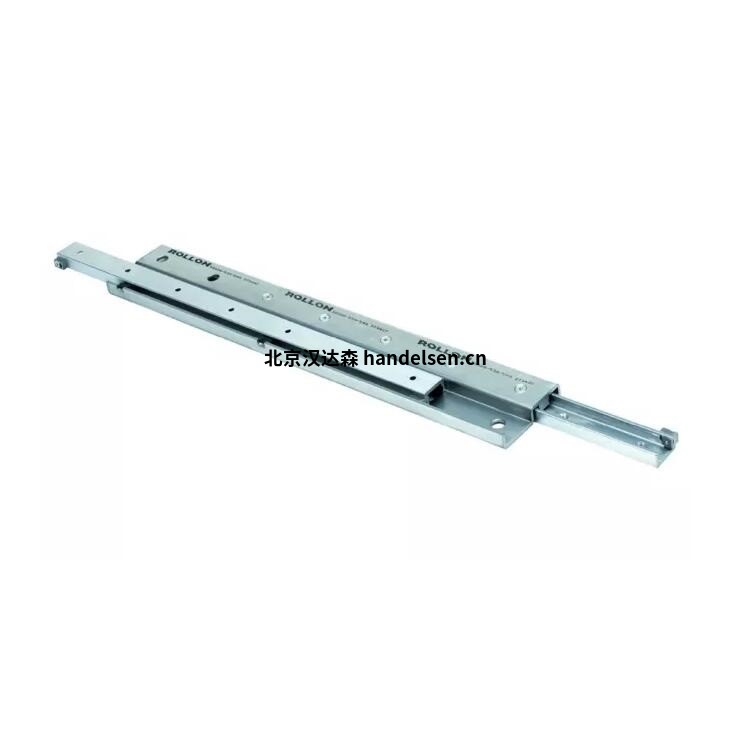

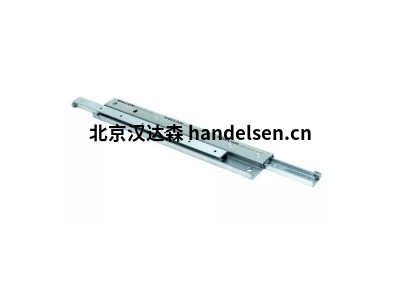

Rollon DSS系列伸縮導軌

Rollon DSS系列伸縮導軌

   Rollon設計、設計和銷售全系列的直線運動產品。Rollon是數字服務的直線運動供應商，40多年來，Rollon導軌、驅動器等技術服務于各種應用和行業。



Rollon伸縮導軌DSS系列特征：

Rollon伸縮導軌DSS系列厚度緊湊的滾珠滑塊，具有完全伸展和高剛性

Rollon伸縮導軌DSS系列采用硬化軸承座圈，為應用（高負載和高速、沖擊、碰撞測試等）而設計

Rollon 伸縮導軌“S”型帶加強和緩沖擋塊，Rollon 伸縮導軌“B”型帶鎖定在關閉位置（對于此選項，左右滑塊分開），Rollon 伸縮導軌“D”型帶雙邊行程

Rollon伸縮導軌由于偏轉小，開啟/關閉力低

Rollon伸縮導軌在整個行程中無間隙鋼滑動。市場上允許計算壽命的工業滑軌

Rollon導軌和滑塊由冷拉高性能鋼制成。具有剛性的 S 型材的中間元件即使在負載下也具能完成運動

Rollon伸縮導軌行程可根據要求進行調整。請注意，負載能力值會(huì )因此而改變。

在設計階段，確?；墐蓚鹊墓潭卓捎|及，以便于安裝



Rollon伸縮導軌DSS系列溫度：

工作溫度范圍在 -20 到 +80°C 之間。對于 DS…S 版本：-20 和 +50°C



Rollon DSS43-530-556伸縮導軌參數：

閉合長度：530mm

沖程：556 mm

負載上限：4122 N

負載上限：927 lbf

螺栓孔數：6 / 7每軌

重量：17.1磅力



Rollon DSS43-690-726伸縮導軌參數：

閉合長度：690mm

沖程：726mm

負載上限：5550 N

負載上限：1428 lbf

螺栓孔數：7 / 9每軌

重量：22.2磅力



Rollon DSS43-850-866 伸縮導軌參數：

閉合長度：850mm

沖程：866 mm

負載上限：7746 N

負載上限：1741 lbf

螺栓孔數：9 / 11每軌

重量：27.4磅力



Rollon DSS43-1010-1038伸縮導軌參數：

閉合長度：1010mm

沖程：1038 mm

負載上限：9180 N

負載上限：2064 lbf

螺栓孔數：10 / 13每軌

重量：32.5磅力



Rollon伸縮導軌DSS系列實例型號：

Rollon DSS43-530-556

Rollon DSS43-610-626

Rollon DSS43-690-726

Rollon DSS43-770-796

Rollon DSS43-850-866

Rollon DSS43-930-966

Rollon DSS43-1010-1038

Rollon DSS43-1090-1106

Rollon DSS43-1170-1206

Rollon DSS43-1250-1276

Rollon DSS43-1330-1376

Rollon DSS43-1410-1446

Rollon DSS43-1490-1516

Rollon DSS43-1570-1616

Rollon DSS43-1650-1686

Rollon DSS43-1730-1756

Rollon DSS43-1810-1856

Rollon DSS43-1890-1926

Rollon DSS43-1970-2026
