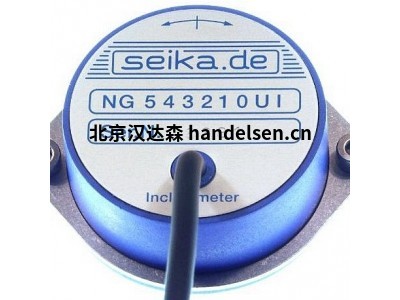

德國SEIKA Mikrosystemtechnik傾角傳感器 N3 ±30°用于汽車行業

一、SEIKA產品介紹

SEIKA傾角傳感器 N2、N3 和 N4 是帶有集成傳感器電子元件的電容式液體傾角傳感器。SEIKA傳感器采用模擬電壓輸出制造。SEIKA傳感器電子設備只需要很少的輔助能量，并且與電容式初級轉換器結合使用，具有低誤差、高信噪比和高長期穩定性的特點。

SEIKA測量原理使要測量的傾角與輸出信號之間存在系統相關的線性關系。確定的測量值與測量位置的重力加速度的大小無關，

二、SEIKA技術規格

SEIKA N2 N3 N4 型

有關尺寸，請參見下面的尺寸草圖

SEIKA測量范圍 ±10 度 ±30 度 ±70 度

SEIKA分辨率 <0.002 度 <0.005 度 <0.01 度

SEIKA線性誤差<測量范圍的0.2%

SEIKA橫向靈敏度 <1% 在 30° 坡度

SEIKA穩定時間常數 <0.3 秒

SEIKA工作電壓 Ub 5 伏

Ub = 5V 時的電流消耗約 1mA

SEIKA工作電壓范圍 Ubz 3V ... 6V

Ub = 5V (2.5 ±0.1)Volt 時的輸出電壓偏移 - 通常：0.5Ub±4%

SEIKA防護等級 IP 65

SEIKA工作溫度 -40 至 +85°C

SEIKA儲存溫度 -45 至 +90°C

質量（不含安裝環和電纜） 18.5 克

電氣連接 3 根高柔性電線 Ø 約 1 毫米，18 厘米長

SEIKA可選：

0.5m屏蔽電纜Ø2.1mm可選

Ub = 5V 時的靈敏度 ca.12mV/度 ca.6mV/度 ca.3.6mV/度

靈敏度溫漂 <-0.17%/K <-0.12%/K

零點溫漂 <±0.05mV/K <±0.025mV/K

*傳感器提供其準確的靈敏度和中心電壓值。

可選 PWM 輸出

三、SEIKA型號介紹

SEIKA B1, B2, B3

SEIKA NB3

SEIKA BDK3, BDK10, BDK100

SEIKA BD-Sensoren

SEIKA N2, N3, N4

SEIKA NA2-05, NA2-10, NA3-30, NA4-45, NA4-70

SEIKA NG2, NG3, NG4

SEIKA NGI2, NGI3, NGI4

SEIKA NGU2, NGU3, NGU4

SEIKA NG360

SEIKA SB1I

SEIKA SB2I

SEIKA SB1U

SEIKA SB1S

SEIKA SBS1U

SEIKA SB360

SEIKA SBG2U

SEIKA SBG3I

SEIKA SBL1

SEIKA SBL1S

SEIKA XB..

SEIKA SC485B

SEIKA NV4a

SEIKA NV6a

SEIKA NV8a

SEIKA SW3

SEIKA SBB...

德國SEIKA Mikrosystemtechnik傾角傳感器 N3 ±30°用于汽車行業
