phytron BASIC系列電機應用領域技術參數

phyMOTION 模塊化多軸控制器

TM StepDrive 1x24..48V/5A  用于 SIMATIC ET 200®SP 的步進電機模塊

1-STEP-DRIVE 用于 SIMATIC ET 200®S 的步進電機模塊

APS 高功率性能步進電機

MCC-2 可編程 2 軸步進電機控制器

MCC-1 可編程 1 軸步進電機控制器

ZMX+19" 功率級 9 A，24 至 70 V

MSX+ 19" 功率級，120 V 時 15 A，帶服務總線

MSX 19" 功率級，15 A，120 V

MCD+ 緊湊型功率級，24 至 70 V 時為 9 A

MSD2+ 帶電源和服務總線的功率級步進電機

GSP 70 V 帶集成電源單元的步進電機驅動器

SLS 帶有內置步進電機功率級的子機架

SP MINI 帶有集成電源單元的功率級

SPH 240 / 500 / 1013 用于步進電機功率級和控制單元的電源裝置



配件（編碼器/阻尼器）包括：

用于尺寸 25 至 126 的 VSS 步進電機的旋轉角度編碼器

適用于 20 / 29 / 37 尺寸雙軸步進電機的慣性阻尼器

適用于phyMOTIonTM 多軸運動控制器鏈接的屏蔽線夾



工業自動化和機械

每當需要完全高效的自動化時，phytron都會(huì )參與其中。 因為這是 Phytron 的關鍵專業核心領域之一。 phytron用于機器人和搬運系統的組件的成功是其能夠將出色的精度和最大速度智能地結合在一起的結果。

工業 3D 打印

通常通俗地描述為 3D 打印，增材制造是一種通過將材料分層沉積在數字 3D 設計數據的基礎上構建組件的過程。增材制造正是在傳統制造達到其極限時發揮作用。例如，在 3D 打印中，設計定義了制造——而不是相反——這意味著非常復雜但輕便、穩定的結構是可能的。除了各種金屬外，還可以使用塑料和復合材料。

在驅動技術方面，此類應用需要具有插補功能的高端控制器，例如 Phytron 的 phyMOTION，以便可以同時移動多個軸并相互依賴，從而可以在空間中創(chuàng )建復雜的幾何形狀.使用集成的圓形和線性插補，幾乎任何所需的幾何形狀都可以通過 phyMOTION 動態實現。此外，phyMOTION 中的數字和模擬輸入/輸出允許讀取傳感器和控制劑量設備，例如。

由于打印頭附近的溫度可能高達 350°C，因此此類系統中使用的電機也需要滿足特定要求。 Phytron 的 ZSH 系列步進電機不僅定位精度高，而且涵蓋了超寬的溫度范圍。此外，它們的模塊化設計意味著它們可以靈活配置。無論是結合低背隙行星齒輪、垂直軸的抱閘還是位置反饋的編碼器，ZSH 系列都涵蓋了非常廣泛的工業步進電機應用。

Phytron 與其在該領域的尊貴客戶一起期待未來幾年令人振奮的幾年，屆時 3D 打印將走出快速成型領域，越來越多地進入大規模 OEM 的系列制造。

phyMOTION

SLS

ZMX+

ZSH 步進電機



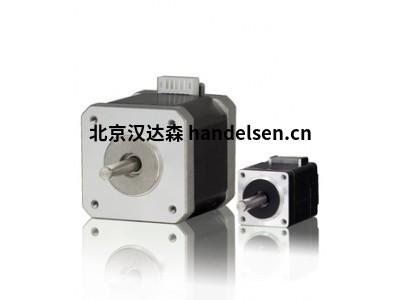

phyBASIC系列特性：

兩相步進電機

保持扭矩從 50 mNm 到 7.2 Nm

邊緣尺寸從 20 到 86 毫米

步數（標準） 200

1.8° 步進電機的步進精度為 5 %

工作電壓 phyBASIC 20、28、42（NEMA 8、11、17）：36 至 48 VDC，phyBASIC 56、86（NEMA 23、34）：72 VDC

標準連接：4 引線并聯

防護等級 IP 40

絕緣等級 B，130 °C

絕緣電阻 100 MΩ

包含配套連接器的電纜



選項：

齒輪

后軸



應用：

設備、機器和工廠制造

簇絨機器

標簽技術

快遞和包裹處理

裝配自動化





phyBASIC20-1型號參數舉例：

規格：NEMA 8

電流：0.6A

電阻：6.7Ω

電感：1.25mH

保持轉矩：16mNm

制動扭矩：1mNm

轉動慣性：0.002kg cm2

軸承軸向載荷：4N

軸承徑向載荷：20N

質量：0.05KG

長度：31.5mm

邊長：20.1mm



phyBASIC 56-2 型號參數舉例：

規格：NEMA 23

電流：2.2A

電阻：1.6Ω

電感：6.9mH

保持轉矩：1500mNm

制動扭矩：45mNm

轉動慣性：0.22kg cm2

軸承軸向載荷：40N

軸承徑向載荷：70N

質量：0.69KG

長度：55mm

邊長：56.4mm



phyBASIC 86-1 型號參數舉例：

規格：NEMA 34

電流：5.0A

電阻：0.48Ω

電感：4.5mH

保持轉矩：3800mNm

制動扭矩：90mNm

轉動慣性：0.95kg cm2

軸承軸向載荷：65N

軸承徑向載荷：220N

質量：1.6KG

長度：67.5mm

邊長：86mm
