德國液壓制動器RIETSCHOTEN剎車

RIETSCHOTEN液壓驅動 - EB 108 / EB 115 型

制動力高達 3.100 N

適用于氣動和液壓用例。通用機械工程和紡織工業中的輕型應用。

對于 G = 8 mm：EB 108，部件號 12294

對于 G = 15 mm：EB 115，部件號 10811

RIETSCHOTEN液壓驅動 - R&H 型 215.251.01

制動力高達 15,000 N

液壓驅動的彈簧調節制動器可滿足更嚴苛的要求。主要部署在鋼鐵加工業和水力發電廠。

R&H 215.250.01 10691

R&H 225.250.01 11096

R&H 230.250.01 10711

R&H 215.251.01 10692

R&H 225.251.01 11097

R&H 230.251.01 10712

RIETSCHOTEN液壓驅動 - R&H 350.204.01 / R&H 350.205.01 型

制動力高達 38,000 N

為滿足高制動扭矩要求和非常高的制動力而部署的液壓驅動、彈簧調節制動器。

Type

R&H 350.204.01 11228

R&H 350.205.01 10451

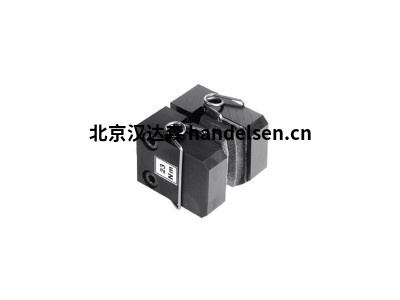

RIETSCHOTEN液壓驅動 - EB 255 型

制動力高達 17,250 N

采用緊湊型設計的液壓驅動制動卡鉗。強大的 EB 255 可部署各種厚度的制動盤，可在有或沒有彈簧回縮的情況下使用。

通過彈簧力回縮。

與礦物油一起使用。

每沖程最大排油量：30 cm3

剎車片面積：72 cm2 pmax.：110 bar

質量：6.5 公斤

RIETSCHOTEN液壓驅動 - EB 500 型

制動力高達 68,000 N

EB 500 設計用于風能轉換器、船舶推進和重工業。通過外殼部件的化學鍍鎳進行腐蝕保護是該制動器的標準配置。p = 100 bar 時的制動力為 68,000 N；對于靜態應用，最大壓力為 160 bar。

項目 組件 數量 零件編號

1 外殼 2 11585-N

2 個帶帽螺釘，M12x30，DIN 6912 8 11660

3 活塞 4 11559

4 剎車片 2 11665

5 軸承圈 4 11664

6 防塵密封 4 11663

7 活塞密封 4 11662

8 頭螺釘，M10x25，DIN 6912 8 11661

9 固定板 4 11556

10 有頭螺釘 4 11667

11 墊圈 4 11494

12 壓縮彈簧 4 11666
