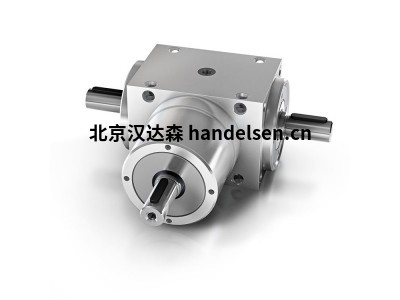

GRAESSNER PowerGear Miniature微型螺旋錐齒輪箱
GRAESSNER PowerGear Miniature微型螺旋錐齒輪箱
PowerGear Miniature微型螺旋錐齒輪箱特征
微型齒輪可實現zui大精度
低背隙和高傳動精度
表面硬化錐齒輪齒系統
摩擦鎖定軸和錐齒輪配合
通過 98% 的高效率實現節能
極輕的鋁制外殼
通過合成潤滑脂免維護
PowerGear Miniature微型螺旋錐齒輪箱技術數據
額定扭矩 i=1:1 T2N Nm 3.5 5 16
zui大加速扭矩 zui大加速度 c T2B Nm 5 7.5 25
緊急停止扭矩 d T2Not Nm 7 10 32
額定扭矩 i=1.5:1 T2N Nm 2.2 3.2 11
zui大加速扭矩 zui大加速度 c T2B Nm 3.3 4.8 16.5
緊急停止扭矩 d T2Not Nm 4.4 6.4 22
額定扭矩 i=2:1 T2N Nm 2.3 8.5
zui大加速扭矩 zui大加速度 c T2B Nm 3.5 13
緊急停止扭矩 d T2Not Nm 4.6 17
額定扭矩 i=3:1 T2N Nm 1.5 6.5
zui大加速扭矩 zui大加速度 c T2B Nm 2 10
急停扭矩 d T2Not Nm 3 13
額定扭矩 i=4:1 T2N Nm 1.3 5
zui大加速扭矩 zui大加速度 c T2B Nm 2 7.5
急停扭矩 d T2Not Nm 2.6 10
驅動器的zui大速度 zui大輸入速度 e i= 1:1 n1max min-1 7500 7500 7500
輸出側的扭轉側隙 f nom 標準 jt arcmin ≤ 18 ≤ 18 ≤ 18
許用徑向力 許用徑向載荷 g F1Rmax N 120 160 320
F2Rmax N 150 200 400
許用軸向力 許用軸向載荷 g F1Amax N 60 80 160
F2A zui大 N 75 100 200
滿載效率 最大負載效率 ? % > 98 > 98 > 98
1500 rpm 時的運行噪音，部分負載
1500 rpm 時的運行噪音，部分負載 LpA db(A) ≤ 70 ≤ 70 ≤ 70

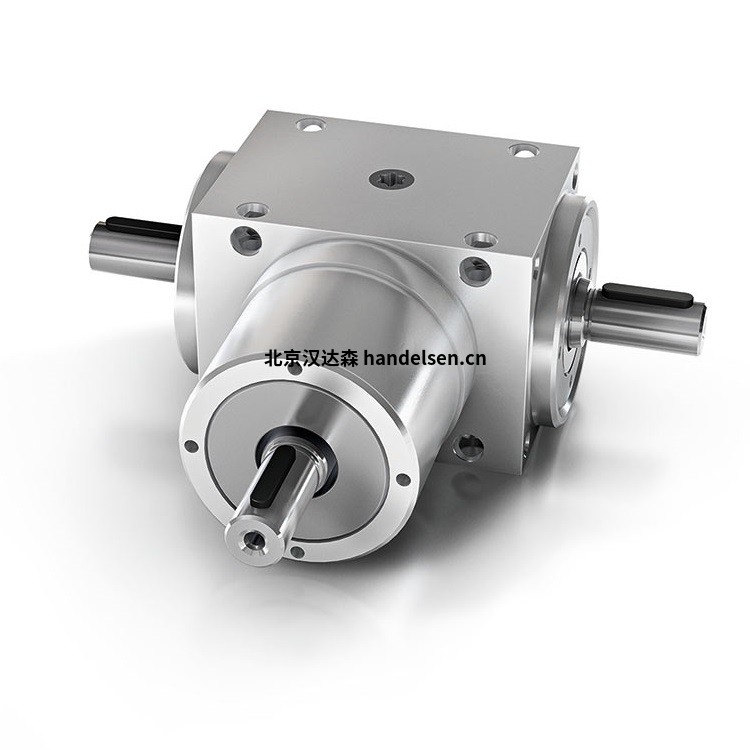

GRAESSNER PowerGear Miniature微型螺旋錐齒輪箱
