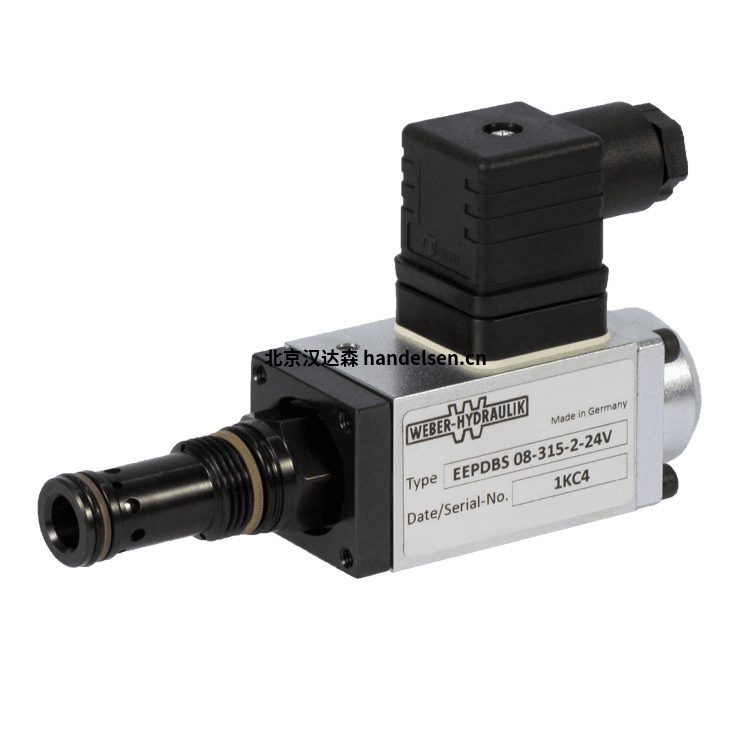

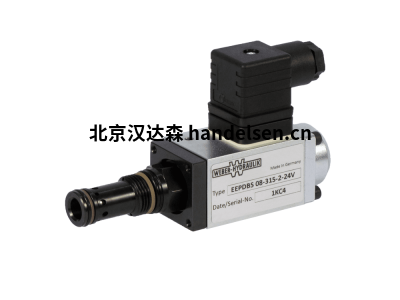

   WEBER-HYDRAULIK EPDB 08比例泄壓閥尺寸 08，是一種先導式滑閥。它允許根據螺線管電流按比例設置壓力。



   一旦施加到端口 1 的壓力達到當前設定值（電磁閥電流），閥門就會(huì )打開，從而允許介質流向端口 2。同時它降低了在不利條件下壓力上升的風險。所有與功能相關的部件都經過硬化和珩磨。為了達到分辨率，有許多可用的設定點壓力區域。EPDB 08閥可用于階梯孔 T-10A 和 C-10-2。EPDB 08閥門還可以配備各種管殼。此外，它還提供各種標準尺寸 6 (DIN 24340 A06) 和 10 (DIN 24340 A10) 的夾層和頂部安裝體。



WEBER-HYDRAULIK EPDB 08比例泄壓閥技術規格

流量：80升/分鐘

連接： 先導式

尺寸： C-10-2(7/8-14 UNF)、NG 6、T-10A(M20x1.5)

電插頭：AMP Junior Timer,DIN EN 175301-803A型，無端接電線

標稱電壓：12V直流，24V 直流

手動超控：帶內六角和鎖緊螺母的可鎖定手動操作，彈簧加載手動操 作(按鈕)，不帶

壓力設定范圍： 至 25 bar 至 45 bar 至 70 bar至115 bar至175 bar至 210 bar bis 275 bar 至315 bar

密封材料：丁腈橡膠、氟橡膠

壓力：315bar

驅動：電動

帶鋁制歧管 210 bar

端口 2 的壓力：35 bar

流向：1 (P) 到 2 (T)（不允許 2 到 1）

液壓油：符合 DIN 51524 的礦物油，其他可根據要求提供

粘度范圍：10 - 350 cSt

過濾：根據 ISO 4406 (1999) 的油清潔度

重復性：< 3%

遲滯：< 5%



WEBER-HYDRAULIK EPDB 08比例泄壓閥特征

閥芯設計的比例溢流閥

用于腔體 T-10A 的螺紋閥

或用于腔 C-10-2 的滑入閥

低振動

免維護
