Hanchen測試液壓執行器
液壓執行器，用于檢測應用和測試系統測試部門用途廣泛，要求高。液壓測試臺正確部件的選擇對于測試機的最佳操作具有決定性意義。
| 祁佳強 QQ：2850590582 手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn |
 |
 |

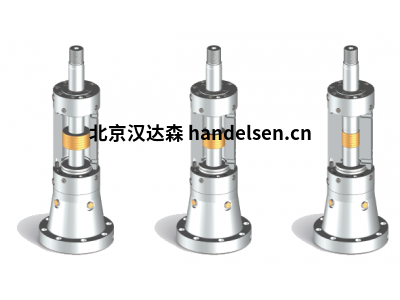

液壓測試執行器系列 320
測試具有特殊功能的液壓執行器具有多種測試設置、緊湊、多功能、快速、靈敏和堅固耐用的高效設計
漢達森 祁佳強 手機/微信177*4453*6447
工業應用 – 從摩擦焊接和鋼錠振蕩到壓實燒結金屬
檢查系統、部件或產品的功能安全
飛機結構試驗、汽車排氣系統、制冷壓縮機等
負載和移動模擬，例如操作配置文件和飛行配置文件
用于高效更換應用的模塊化系統安裝部件和附件，如球形桿眼、集成位置傳感器、力傳感器、安裝板、蓄能器或控制閥，可安裝具有不同力的氣缸，不必為一個試驗場購買多次。
無漏油泵操作得益于精心設計的密封和導向系統，Hünchen 油缸不需要漏油泵。
適用于測試應用的 Hünchen 系列 320 執行器配備了高品質的青銅涂層，可實現最佳的緊急運行
性能。與其他液壓測試執行器制造商和申克早期的 PL 和 PLF 水脈沖執行器不同。
防止意外移動
緊急墊用于油缸和試樣的自我保護，并標配在沖程中。有效沖程介于兩個緊急緩沖之間。
孔可調節到毫米工作區域可根據各自的要求單獨設計。這節省了所需外圍的購置和運營成本，并提高了能源效率，例如，在系統的能量輸入和冷卻功率方面。
320系列測試執行器的橫向力設計設計特性對于設計測試系統的伺服執行器尤為重要：
考慮活塞桿上的橫向力，以及保護氣缸的緩沖。
根據活塞桿上的橫向
力進行設計允許的橫向力量主要取決于桿直徑、導向系統和氣缸沖程。這將導致每個描邊位置的值不同。因此，縮回端位置中允許的橫向力始終大于擴展位置。對于沖程較長的氣缸，密封和導向系統的選擇對抗橫向力的作用不大。
| 桿 = （毫米） |
類型 |
孔 （毫米） |
力 （kN） 210 bar |
力 （kN） 320 bar |
行程 （毫米） |
| 25 | 強 | 28 – 45 | 2,6 – 23,1 | 4,0 – 35,2 | 50 – 170 |
| 30 | 強 | 34 – 55 | 4,2 – 35,0 | 6,4 – 53,4 | 50 – 220 |
| 40 | 強 | 45 – 70 | 7,0 – 54,4 | 10,7 – 82,9 | 50 – 270 |
| 50 | 強 | 56 – 80 | 10,5 – 64,3 | 16,0 – 98,0 | 50 – 450 |
| 63 | 強 | 70 – 110 | 15,4 – 134 | 23,4 – 204 | 50 – 450 |
| 80 | 苗條 | 90 – 120 | 28,0 – 132 | 42,7 – 201 | 50 – 450 |
| 80 | 強 | 90 – 150 | 28,0 – 266 | 42,7 – 405 | 50 – 450 |
| 100 | 苗條 | 110 – 150 | 34,6 – 206 | 52,8 – 314 | 50 – 450 |
| 100 | 強 | 110 – 175 | 34,6 – 340 | 52,8 – 518 | 50 – 450 |
| 125 | 苗條 | 140 – 175 | 65,6 – 247 | 100 – 377 | 50 – 450 |
| 125 | 強 | 140 – 200 | 65,6 – 402 | 100 – 613 | 50 – 450 |
| 160 | 苗條 | 180 – 220 | 112 – 376 | 171 – 573 | 50 – 450 |
| 160 | 強 | 200 – 260 | 238 – 693 | 362 – 1.056 | 50 – 450 |
| 200 | 苗條 | 240 – 280 | 290 – 633 | 442 – 965 | 50 – 450 |
| 200 | 強 | 250 – 320 | 371 – 1.029 | 566 – 1.568 | 50 – 350 |
強：大規模結構（例如垂直安裝）
纖?。?/strong>較輕的構造（例如帶球形桿眼的水平安裝）
