Nidec Graessner平面螺旋齒輪箱 TorusGear系列

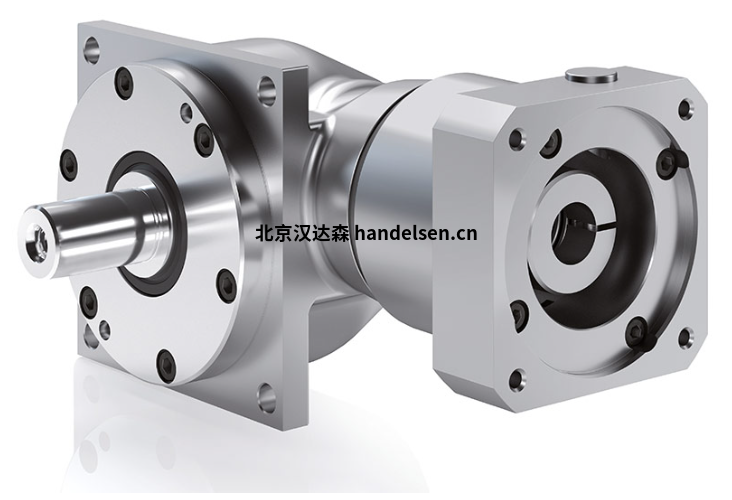

1、TorusGear – 平面螺旋齒輪箱

盡可能高的質量和精度、有限的重量、簡單的結構和最小的空間要求使 TorusGear 高效。

TorusGear開發了一種新的獨特的變速箱并獲得了專*。與現有變速箱相比，這種新穎獨特的變速箱具有出色的特性。

一個齒輪級是螺旋形齒的圓環輪和彎曲齒形的曲線輪。使用新型齒輪模塊可以顯著減少接觸表面和材料上的負載。

TorusGear 是第一款技術成熟的“平面螺旋齒輪”，可用于工業應用。



與傳統齒輪箱相比，TorusGear 的技術優勢可描述如下：



???扭矩

負載分布在一個大的接觸面上并與多個齒嚙合。與相同尺寸的傳統蝸輪齒輪箱相比，幾乎可以施加兩倍的扭矩！緊湊的設計和卓*的效率使得只需一步即可獲得高傳動比。

???效率

無論傳動比如何，效率幾乎保持不變。這意味著 TorusGear 在高傳動比下達到 100:1 以上，與蝸輪相比效率顯著提高，蝸輪的效率因數隨著傳動比的增加而降低。

???高齒輪比

使用蝸輪齒輪箱，只能通過多個齒輪級或低速電機（750 rpm 或 1000 rpm）或兩種選項的組合來實現高齒輪比。額外的齒輪箱級對效率水平有負面影響，并且需要更多的組件，其直接結果是效率降低和成本增加。這同樣適用于低速電機的選項。轉速為 750 rpm 或 1000 rpm 的電動機分別約為 比轉速為 1500 rpm 的電動機重 250% 和 160%，成本分別高出近 99% 和 33%。在 750 rpm 的輸入速度和 200:1 的比率下，蝸輪齒輪箱在輸入速度為 1500 rpm 和比率為 400:1 的情況下達到與 TorusGear 相同的輸出速度。

???精度

TorusGear 的獨特設計簡化了齒隙的調整或消除。內置彈簧預緊力消除了終生背隙。

???安靜運行通過消除齒隙和優化齒形設計，幾乎可以消除

噪音排放。牙齒不會(huì )相互滾動，它們會(huì )滑動。

???高運行可靠性

活動部件數量少，提高了運行可靠性。由于 TorusGear 上的多個齒同時嚙合，因此在斷齒后仍可保持安全相關功能。

???易于組裝

簡單且非常緊湊的齒輪單元設計僅由圓環輪、曲線輪和外殼組成，組裝過程簡單而短。

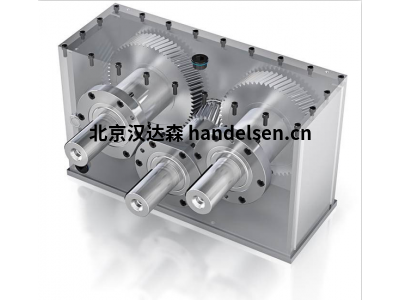

2、SpurGear – 動態正齒輪箱

Nidec Graessner 生產客戶特定的螺旋齒輪或直齒設計的直齒輪齒輪箱。齒的設計是使用 KISSsoft 和我們自己的設計和計算程序進行的。



優點：

經濟生產

簡單的機械運動和動力傳輸

高效率

運行平穩性高

高軸向和徑向載荷

低周向間隙

廣泛的應用

使用壽命長
