名稱：  BENDER電流互感器

型號：  LINETRAXX®CTAC



1、德國B(niǎo)ENDER電流互感器產品摘要

①出色的測量技術需要高質量的電流互感器。該產品組合包括用于負載電流(工作電流)和剩余電流(RCM)的各種電流互感器。

②不同的設計涵蓋了各種安裝情況和計量要求，并可以進行改裝。

③AC/DC敏感的測量電流互感器使用一種特殊的測量方法來檢測不同頻率的AC和DC電流。



2、德國B(niǎo)ENDER電流互感器LINETRAXX®CTAC系列產品介紹

高靈敏度CTAC系列測量電流互感器與RCM或RCMS系列剩余電流監控器和評估器結合使用，可將交流電流轉換為可評估的測量信號。它們還適用于IT系統(EDS)的絕緣故障定位系統。電流互感器測量由PGH定位電流注入器或ISOMETER®iso685產生的定位電流。結合EDS系列絕緣故障定位儀，定位電流將轉換為可評估的測量信號。通過兩線電纜連接到各個設備。LINETRAXX®CTAC系列產品具有以下特征：

①對于RCMS460/490剩余電流監控系統

②對于RCM420剩余電流監控器

③用于A(yíng)C和DC系統中的EDS440和EDS460/490絕緣故障定位器

④用于EDS441和EDS461/EDS491絕緣故障定位儀

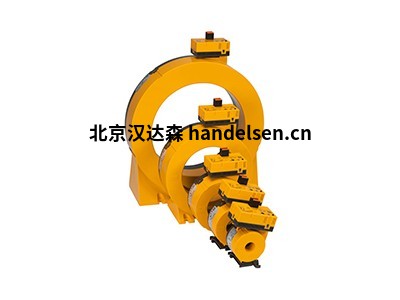

3、德國B(niǎo)ENDER電流互感器LINETRAXX®CTUB100系列產品介紹

①CTUB100系列測量電流互感器是CTBC…測量電流互感器鐵芯和CTUB10…電子模塊的組合，這些模塊將AC和DC電流轉換為可評估的測量信號?？梢允褂肦CMA420/423，RCMS460/490或EDS440/EDS441LAB系列設備評估測量信號。

②測量電流互感器通過2芯或6芯電纜連接到相應的設備。它們可用于DC，AC和3(N)AC系統。

③CTUB101-CTBCxx測量電流互感器旨在連接到RCMA420/423系列設備，并通過6芯電纜直接從評估儀提供DC±12 V的電源電壓。

④CTUB102-CTBCxx測量電流互感器旨在連接到RCMS460/490。如果將CTUB102-CTBCxx測量電流互感器連接到RCMS460/490系統，則測量電流互感器需要DC 24 V電源單元，該單元可作為附件提供。

⑤CTUB104-CTBCxx測量電流互感器旨在連接到EDS440或EDS441LAB。如果將CTUB104-CTBCxx測量電流互感器連接到這樣的絕緣故障定位器，則測量直流電流互感器需要DC 24 V電源單元，該電源單元可作為附件提供。

⑥CTBC20P…210P系列的測量電流互感器磁芯具有集成的磁屏蔽，適用于高負載電流或浪涌電流的應用。



4、德國B(niǎo)ENDER電流互感器LINETRAXX®CTUB100系列產品特征

①組合測試和重置按鈕

②多色LED用于操作，故障和狀態消息

③可更換的電子模塊，無需機械分離主導體

④在監視要求發生變化的情況下進行擴展/改裝或功能更改

⑤由于具有全磁屏蔽，因此對負載電流不敏感(僅適用于CTUB10x-CTBC20P…210P)

⑥監視與測量電流互感器的連接

⑦電源電壓DC±12 V/DC 24 V

⑧CTUB10x-CTBC20…210，用于RCMS460/490系列的剩余電流監控系統以及RCMA420/423剩余電流監控器

⑨CTUB10x-CTBC20P…210P，用于RCMS460/490系列的剩余電流監控系統以及RCMA420/423剩余電流監控器?？捎糜诜浅８叩南到y相關峰值負載電流

⑩CTUB104-CTBC20…210(P)，用于EDS440和EDS441LAB系列的絕緣故障定位器

BENDER電流互感器,德國B(niǎo)ENDER電流互感器

5、德國B(niǎo)ENDER測量電流互感器產品介紹

所有PEM測量設備均可與標準測量電流互感器(1 A或5 A)一起使用。應確保所使用的測量設備和測量電流互感器至少符合0.5 S或更高的精度等級。Bender提供了一系列適用于電能質量和電能測量設備的測量電流互感器。測量電流互感器一般具有如下特點：

①無螺絲式連接技術

②免維護，氣密連接

③最高工作電壓高達1.2 kV

④也可以在690 V系統中使用

⑤堅固的塑料外殼，可自動熄滅，UL94-V0，阻燃

⑥安裝時無需斷開初級導體

⑦含稅連接電纜(2.5 m)

⑧最高工作電壓高達0.72 kV



6、德國B(niǎo)ENDER相關產品部分型號分享

①接地檢測BENDER IRDH275-435

②絕緣監視檢測BENDER IRDH2654

③設置單元BENDER AGH150W-4(DC0..1760V)

④接地檢測BENDER IRDH265-4

⑤絕緣監測器BENDER IRDH275-435

⑥絕緣監測儀BENDER IRDH275-435

⑦絕緣表BENDER IRDH375-435

⑧電流表BENDER AAFV090—0000000000205

⑨絕緣監測器BENDER A-ISOMETER IRDH275-435

⑩絕緣檢測儀BENDER BEND:IRDH265-4

?絕緣監控儀BENDER RCMA420-D-1

?漏電保護器BENDER RCMA472LY

?電流互感器BENDER W465-A26

?電流互感器BENDER W35AB
