Kendrion永磁制動器剎車片系列產品



電磁閥主要用于機械工程，安全技術，材料處理，醫療工程，高低壓工程，電梯技術。







產品包括：



KENDRION線性電磁鐵



KENDRION振蕩電磁鐵



KENDRION電梯制動器電磁鐵



KENDRION電控磁鐵



KENDRION門控磁鐵







二、KENDRION工業傳動系統



工業傳動系統開發和生產的機電制動器和離合器工業傳動技術，為加速、 減速、 定位、 控股和保護可移動驅動器組件和負荷。它們主要用于機器人和自動化技術，機床和生產的機器，機器處理和電梯技術。







產品包括：



KENDRION永磁制動器



KENDRION彈簧制動器 & 離合器



KENDRION整流器 & 節能模塊







三、KENDRION客運汽車系統







產品包括：



KENDRION柴油共軌閥門



KENDRION汽油高壓閥



KENDRION液壓閥



KENDRION剎車



KENDRION振幅電磁鐵



KENDRION液壓電磁鐵







四、KENDRION商用車輛制動系統







產品包括：



KENDRION發動機冷卻系統



KENDRION壓縮機離合器



KENDRION皮帶傳動系統



KENDRION防火保護技術



KENDRION離合器/制動器組合







五、KENDRION重型系統







產品包括：



KENDRION壓力開關



KENDRION閥門



KENDRION電路斷路器



KENDRION風扇驅動 & 交流壓縮機離合器



KENDRION執行器







部分產品介紹：

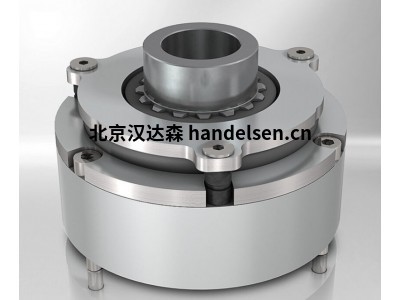

KENDRION 永磁制動器以高功率密度、精度和耐用性令人信服。它們非常適用于伺服電機、機器人、自動化、風力渦輪機、醫療技術以及非電機應用。







PM 系列包括永磁制動器，其中制動力由永磁場產生。因此，制動器在斷電狀態下工作并實現以下功能：保持、定位和緊急停止。制動力的中和受到反電場的影響，即使在斷電的情況下也能提供高度的安全性。永磁制動器的特點是在任何位置都能安全、無剩余力矩地提升，以及制動扭矩的無間隙傳遞。







額定扭矩范圍 2,2 牛米 - 120 牛米



電壓 直流 24 伏



防護等級 IP 00



溫度范圍 -5 °C 至 +120 °C







工作原理



永磁單面制動器設計為干式操作。利用磁場產生的力來產生制動效果。為了抵消制動作用，永磁體的磁通量被交替的電磁場（電磁釋放系統）抵消。電樞與法蘭輪轂之間的零背隙連接確保了制動扭矩零背隙傳遞到機器軸（例如電機軸）和零殘余扭矩的永磁單面制動器的可靠釋放。由于這些特性，永磁單面制動器非常適合伺服電機應用。







彈簧式制動器



KENDRION & INTORQ 彈簧應用制動器因其高允許制動能量、高扭矩和耐磨性而令人信服。它們提供多種集成和安裝選項，因此非常適合用于伺服和減速電機、機器人和自動化、電梯、起重機、風力渦輪機、輸送系統、醫療技術和許多其他應用。











Servo Line 系列彈簧應用制動器已開發用于集成到伺服電機中



制動器設計用作具有緊急停止功能的抱閘。它們適用于許多不同的工業應用，例如自動化和機器人、機床、包裝和材料處理、存儲系統、裝配線和可再生能源。







Servo Line 系列中的彈簧應用單盤制動器設計為干式操作。它們可以安裝在伺服電機內部的 A 面或 B 面端罩上。由壓縮彈簧產生的制動作用通過應用涉及產生磁場的電磁原理而被中和。制動器在無動力狀態下接合，并在施加直流電壓時釋放。







制動器配有法蘭并用螺釘牢固固定



得益于專門開發和獲得制造方法，額定氣隙公差可以降低到百分之幾毫米，從而提供增強的功率



帶齒的輪轂/摩擦盤連接，周向間隙最小。



適用于法蘭安裝和表面安裝的標準版本。







電動釋放

表面安裝或法蘭安裝

內置于電機外殼中，可選安裝在端罩外

溫度范圍為 -15°C 至 +120°C

齒形輪轂/摩擦盤連接，周向間隙最小



最小保持扭矩 0,3 牛米 - 130 牛米

電壓 DC 24 V (+/- 10%) 和 20°C

防護等級 IP 00



主動制動線的特點是在任何位置都能安全、無殘余力矩提升，以及制動扭矩的無間隙傳遞。在整個使用壽命期間，它們幾乎不需要維護。



額定扭矩范圍 1 牛米 - 150 牛米

電壓 直流 24

類型 電磁接合

防護等級 IP 00
