Effgen 旋轉修整工具



快速生成復雜的輪廓

型材修整卷

修整工具通過在磨削工具中創(chuàng )建凹槽來生成輪廓。該工藝的優勢包括在磨具中快速生產復雜的輪廓，較低的每件工件修整成本，優良的表面質量以及對機床產能的優化利用。主要應用將在汽車工業及其供應商以及滾動軸承，驅動技術，渦輪機，精密工具和機械的制造商中找到。



電鍍負輪廓修整輥的公差非常嚴格。這些工具的生產過程比正面修整工具的生產過程復雜。在實際應用中，使用負壓工藝制造的型材修整工具具有更長的工具壽命。負型修整輥主要用于批量生產復雜，高精度的型材。



路徑控制的表單修整工具（CNC表單卷）

路徑控制的修整工具可用于僅使用一種工具生成各種砂輪輪廓。對于不同的砂輪類型，有用于修整工具的優選制造工藝。因此，可以在較大范圍內指定和控制修整結果。



正電鍍形式的修整工具覆蓋有一層金剛石。這產生了恒定的修整寬度。這些修整工具用于對陶瓷結合的cBN砂輪，氧化鋁和特殊的氧化鋁砂輪進行成型。



負電鍍形式的修整工具和滲透設計用于由氧化鋁和特殊氧化鋁制成的常規研磨工具。此處的主要區別在于，滲透型通過在生產過程中研磨金剛石涂層和電鍍型來實現其高精度。另外，可達到的凸半徑是不同的。在某些情況下，小半徑的修整工具也適用于修整陶瓷結合的砂輪。









金剛石糊狀物的稀釋度：外觀：液體，顏色：紅色，氣味：油性，pH值：不適用，沸點：不相關，閃點：125°C，自燃：不相關，爆炸性能%：UEG-0,6 OEG– 6 ，5，蒸氣壓(kPa在20°C)：不相關，密度(20°C)：846 kg / m3，溶解度(水)：不溶，溶解度(脂肪)：不相關，粘度(40°C)) ：無關

　　金剛石糊：外觀：糊，顏色：根據沙子顆粒的大小著色，氣味：蠟狀，pH：不適用(非水)沸點：不相關，熔點：55°C，閃點：不相關，可燃性：無易燃，自燃：無，爆炸性：無密度：0,95-1,50 g / cm3(20°C)，溶解度(水)：否，溶解度(脂肪)：不相關，粘度：不相關



　　電鍍結合劑金剛石和立方氮化硼研磨工具：物理狀態：固體，顏色：變化，氣味：不適用(在使用過程中可能散發出非特定的氣味)，pH：不適用，物理狀態變化：不適用，密度：不適用適用，粉末密度：不適用，蒸氣壓：不適用，閃點：不適用，不適用：爆炸性，粘度：不適用，在水中的溶解度：未定義



　　金剛石和立方氮化硼金屬結合劑研磨工具：物理狀態：固體，顏色：變化，氣味：不適用(在使用過程中可能散發出非特定的氣味)，pH：不適用，物理狀態變化：不適用，密度：不適用適用，粉末密度：不適用，蒸氣壓：不適用，閃點：不適用，不適用：爆炸性，粘度：不適用，在水中的溶解度：未定義



　　金剛石和立方氮化硼樹脂粘結研磨工具：物理狀態：固體，顏色：變化，氣味：不適用(在使用過程中可能會(huì )散發出非特定的氣味)，pH：不適用，物理狀態變化：不適用，密度：不適用適用，粉末密度：不適用，蒸氣壓：不適用，閃點：不適用，不適用：爆炸性，粘度：不適用，在水中的溶解度：未定義



　　金剛石和立方氮化硼陶瓷結合劑研磨工具：物理狀態：固體，顏色：變化，氣味：不適用(在使用過程中可能散發出非特定的氣味)，pH：不適用，物理狀態變化：不適用，密度：不適用適用，粉末密度：不適用，蒸氣壓：不適用，閃點：不適用，不適用：爆炸性，粘度：不適用，在水中的溶解度：未定義



　　金剛石用于玻璃，硬質合金，陶瓷，塑料和石材的高性能研磨。由于其對碳的親和力，鉆石不適合用于黑色金屬材料的加工。對于這些任務，立方氮化硼是理想的晶粒材料。它填補了傳統磨料和金剛石之間的空白。立方氮化硼適用于機械加工各種材料，包括高速鋼，冷熱加工用鋼，不銹鋼和耐熱鋼，鉻和鈦合金。

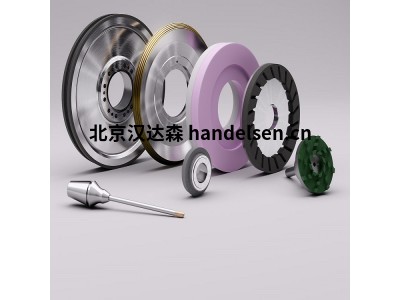

　　Effgen Schleiftechnik的產品組合包括電鍍，金屬，陶瓷和樹脂粘結的高硬度磨具。直徑范圍從0.08到1600 mm，具體取決于應用和產品類別。 Effgen Schleiftechnik生產固定式和旋轉式修整工具。旋轉精加工工具可以用作形狀和輪廓精加工工具，對于高精度應用，后者也可以是底片
